Attuatore lineare Belimo LH24A-SR100 per la regolazione di serrande e saracinesche negli impianti tecnici degli edifici. Forza 150 N, alimentazione AC/DC 24 V, comando 2...10 V e segnale di retroazione 2...10 V.

Corsa 100 mm, tempo di movimento 150 s / 100 mm e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

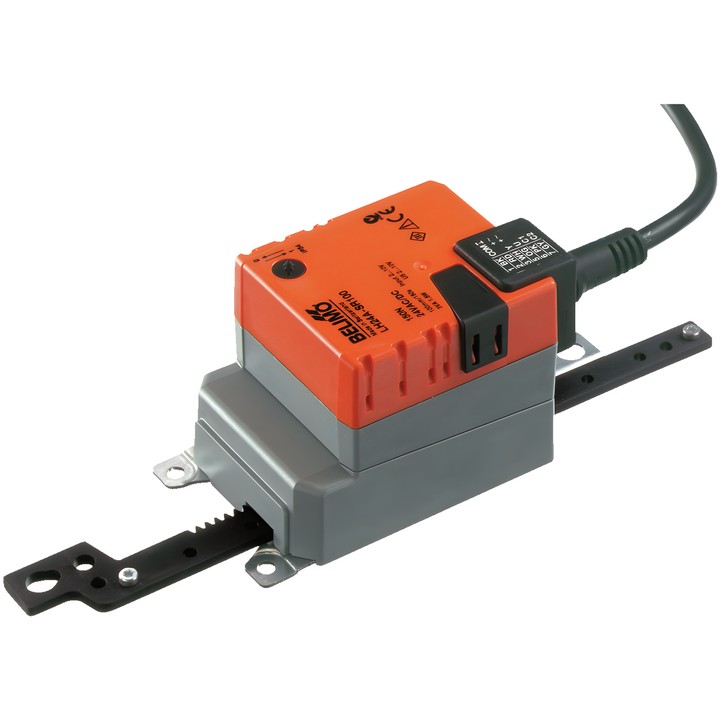

Attuatore lineare Belimo LH24A-SR100

Attuatore lineare modulante per la regolazione di serrande e saracinesche negli impianti tecnici degli edifici. Secondo la documentazione, è destinato a serrande dell’aria con una superficie fino a circa 1 m².

Caratteristiche principali

  • Forza di azionamento: 150 N.
  • Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
  • Intervallo operativo del segnale di comando Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
  • Corsa: 100 mm; lunghezza massima della corsa 100 mm, impostazione fissa.
  • Tempo di movimento del motore: 150 s / 100 mm.
  • Potenza assorbita durante il funzionamento: 1.5 W; in posizione di riposo: 0.5 W; per il dimensionamento dei cavi: 3 VA.
  • Direzione di movimento selezionabile tramite interruttore; regolazione manuale con pulsante dotato di possibilità di blocco.
  • Collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto dal sovraccarico e si arresta automaticamente al raggiungimento del finecorsa.

  • Marca
    Belimo
  • Riferimento
    LH24A-SR100
  • ean13
    7630498112119

  • Tensione AC/DC
    AC/DC 24 V
  • Potenza assorbita (in movimento)
    1.5 W
  • Potenza assorbita (mantenimento)
    0.5 W
  • Potenza nominale
    3 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 4x 0.75 mm²
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Forza
    150 N
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Corsa
    100 mm
  • Tempo di corsa (motore)
    150 s / 100 mm
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Direzione di movimento - motore
    Selezionabile tramite interruttore

Techniczna karta katalogowa

Scarica (1.13MB)

Instrukcja montażu

Scarica (420.1KB)

EU Declaration of Conformity – LH24A-SR100

Scarica (32.8KB)

Environmental Declaration – LH..100..

Scarica (71.96KB)
