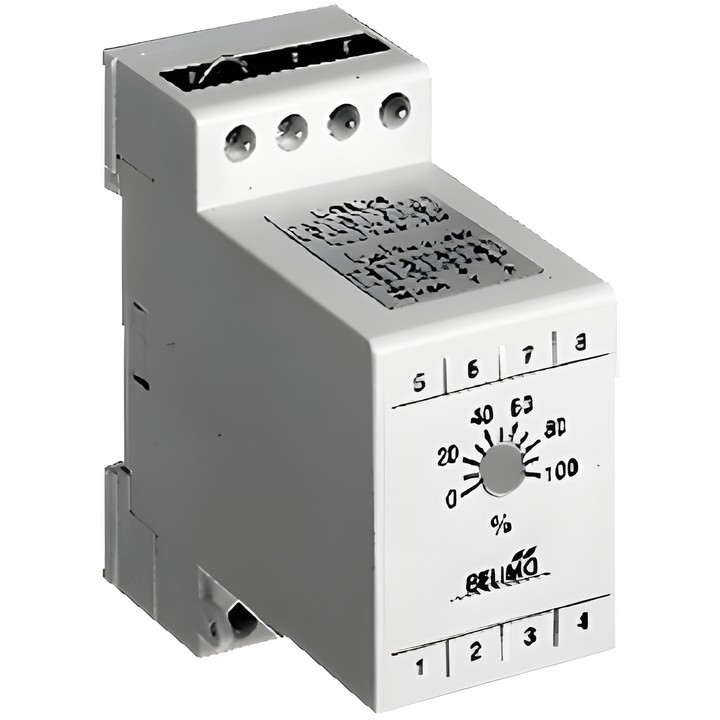

Belimo SGE24 - posizionatore per attuatori di serrande

Posizionatore Belimo SGE24

SGE24 serve per il controllo remoto di attuatori di serrande a regolazione continua oppure per limitare il valore inferiore del segnale di uscita dei regolatori a regolazione continua. Il segnale di controllo Y viene generato in proporzione alla posizione della manopola.

Caratteristiche principali e dati tecnici

• Alimentazione: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Intervallo di tensione nominale: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Intervallo operativo Y: 2...10 V, selezionabile come 0...10 V o 2...10 V.
• Scala: 0...100%; l’angolo di rotazione può essere limitato meccanicamente con la manopola.
• Potenza assorbita durante il funzionamento: 0.3 W; potenza per il dimensionamento dei cavi: 1 VA.
• Collegamento di alimentazione e controllo: morsetti 4 mm².
• Montaggio nel quadro elettrico mediante aggancio su guida DIN da 35 mm.
• Grado di protezione IEC/EN: IP20; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -20...50°C [-4...122°F].
