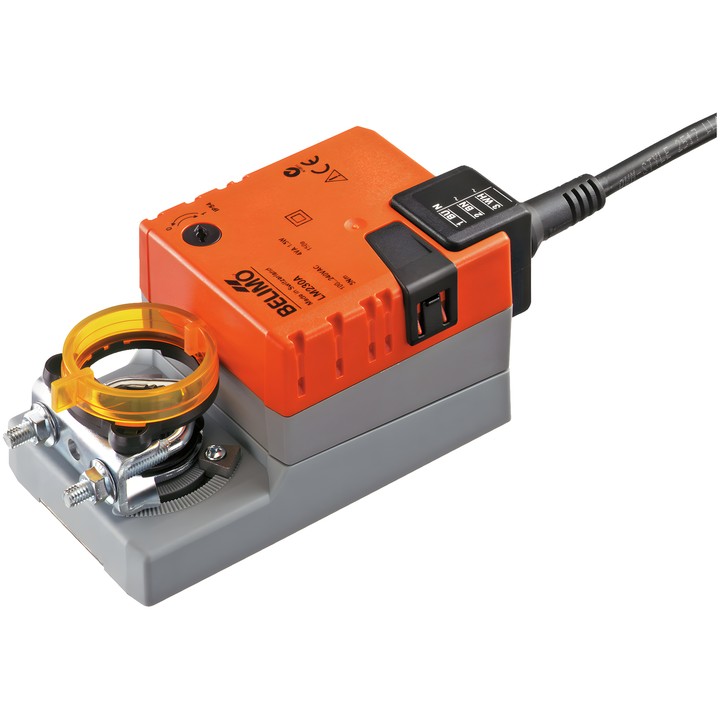

Belimo LM230A - servomotore per serrande

Servomotore per serrande Belimo LM230A

LM230A è un servomotore per la regolazione delle serrande dell’aria negli impianti tecnici degli edifici. Secondo la scheda tecnica, è progettato per serrande dell’aria con una superficie fino a circa 1 m².

Caratteristiche e parametri principali

• Coppia del motore: 5 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti.
• Tempo di corsa del motore: 150 s / 90°; angolo di rotazione: max. 95°.
• Direzione di movimento selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Comando manuale tramite pulsante con possibilità di blocco; l’angolo di rotazione è limitato su entrambi i lati da arresti meccanici regolabili.
• Collegamento meccanico: morsetto universale per alberi da 6...20 mm. Indicatore meccanico di posizione.
• Collegamento di alimentazione e comando: cavo da 1 m, 3x 0.75 mm².
• Assorbimento durante il funzionamento: 1.5 W; in posizione di riposo: 0.5 W; potenza per il dimensionamento dei cavi: 3.5 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].

Il servomotore è protetto dai sovraccarichi e si arresta automaticamente al raggiungimento della posizione di fine corsa.
