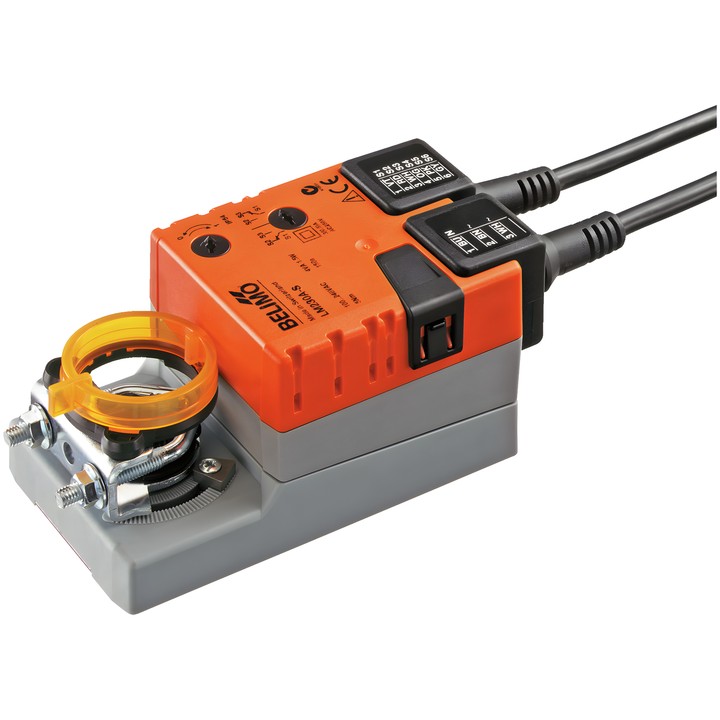

Belimo LM230A-S - servomotore per serrande 5 Nm

Belimo LM230A-S - servomotore per serrande 5 Nm

Belimo
547,04 zł
Tasse incluse
444,75 zł tax excluded

Servomotore rotativo Belimo LM230A-S per serrande, con coppia di 5 Nm. Alimentazione AC 100...240 V, comando Apri/Chiudi o a 3 punti, tempo di corsa 150 s / 90°.

Dotato di contatto ausiliario integrato 1x SPDT, morsetto universale per alberi da 6...20 mm e comando manuale a pulsante. Grado di protezione IEC/EN IP54.

Consegna in circa 14 giorni
Condividi

Servomotore per serrande Belimo LM230A-S

Servomotore rotativo per il posizionamento delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è progettato per serrande dell’aria con superficie fino a circa 1 m². Questo modello non dispone di molla di ritorno.

Caratteristiche e specifiche principali

  • Coppia del motore: 5 Nm.
  • Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
  • Comando: Apri/Chiudi, a 3 punti.
  • Tempo di corsa del motore: 150 s / 90°; angolo di rotazione: max. 95°.
  • Contatto ausiliario integrato 1x SPDT, regolabile nell’intervallo 0...100%.
  • Direzione di rotazione selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra).
  • Comando manuale a pulsante con possibilità di blocco; arresti meccanici regolabili dell’angolo di rotazione.
  • Morsetto universale per albero da 6...20 mm; indicatore di posizione meccanico e rimovibile.
  • Potenza assorbita: 1.5 W durante il movimento, 0.5 W a riposo; potenza di dimensionamento: 3.5 VA.
  • Collegamento di alimentazione e comando e collegamento del contatto ausiliario: ciascuno con cavo da 1 m, 3x 0.75 mm².
  • Grado di protezione IEC/EN IP54; classe di protezione IEC/EN II, isolamento rinforzato.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    LM230A-S
  • ean13
    7630498112188

  • Tensione AC/DC
    AC 100...240 V
  • Collegamento del contatto ausiliario
    Cavo 1 m, 3x 0.75 mm²
  • Potenza assorbita (in movimento)
    1.5 W
  • Potenza assorbita (mantenimento)
    0.5 W
  • Potenza nominale
    3,5 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 3x 0.75 mm²
  • Tipo di comando
    Apri/chiudi, 3 punti
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    150 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Contatti ausiliari
    1x SPDT
  • Coppia
    5 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra)
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto universale 6...20 mm
