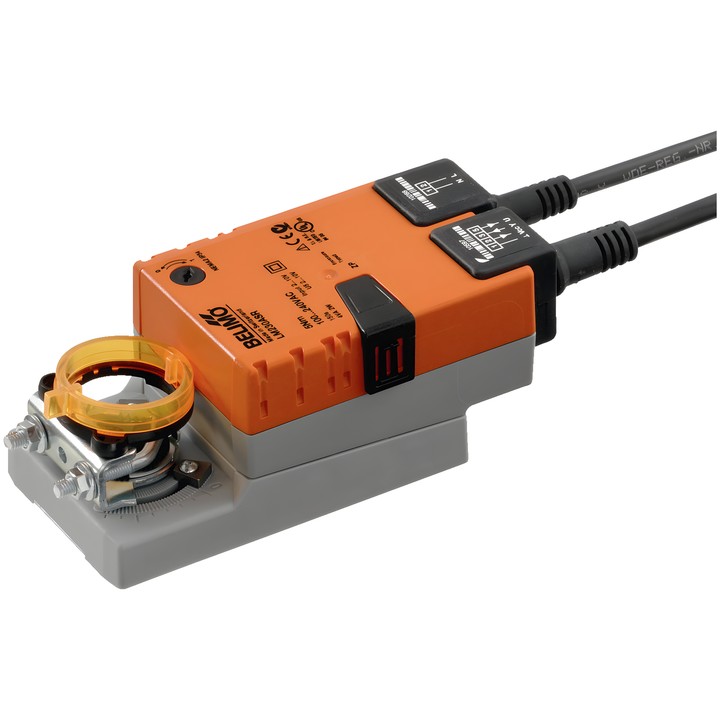

Belimo LM230ASR - servomotore rotativo per serrande

Belimo LM230ASR - servomotore rotativo per serrande

Belimo
743,94 zł
Tasse incluse
604,83 zł tax excluded

Servomotore modulante Belimo LM230ASR per serrande con una coppia di 5 Nm. Alimentazione AC 100...240 V, campo di controllo 2...10 V e segnale di feedback 2...10 V.

Il tempo di corsa è 150 s / 90°. Il servomotore è dotato di un morsetto universale per albero da 6...20 mm e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

Belimo LM230ASR

Servomotore rotativo per la regolazione di serrande negli impianti tecnici degli edifici. È controllato da un segnale modulante e trasmette un segnale di feedback della posizione.

Caratteristiche e parametri principali

  • Coppia: 5 Nm.
  • Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
  • Campo di controllo Y: 2...10 V; feedback U: 2...10 V.
  • Tempo di corsa del motore: 150 s / 90°; angolo di rotazione: Max. 95°.
  • Potenza assorbita durante il funzionamento: 2 W; a riposo: 1 W; per il dimensionamento dei cavi: 4 VA.
  • Direzione del movimento selezionabile con interruttore 0/1; regolazione manuale tramite pulsante con possibilità di blocco.
  • Morsetto universale per albero da 6...20 mm; arresti meccanici dell'angolo di rotazione e indicatore di posizione.
  • Collegamento di alimentazione: cavo 1 m, 2x 0.75 mm²; collegamento di controllo: cavo 1 m, 4x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    LM230ASR
  • ean13
    7630498112195

  • Tensione AC/DC
    AC 100...240 V
  • Potenza assorbita (in movimento)
    2 W
  • Potenza assorbita (mantenimento)
    1 W
  • Potenza nominale
    4 VA
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    150 s / 90°
  • Collegamento di alimentazione
    Cavo 1 m, 2x 0.75 mm²
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Coppia
    5 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore 0/1
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto universale 6...20 mm
  • Collegamento di comando
    Cavo 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Scarica (1.2MB)

Instrukcja montażu

Scarica (507.41KB)

EU Declaration of Conformity – LM230ASR

Scarica (32.76KB)

Environmental Declaration – LM..

Scarica (72.44KB)
