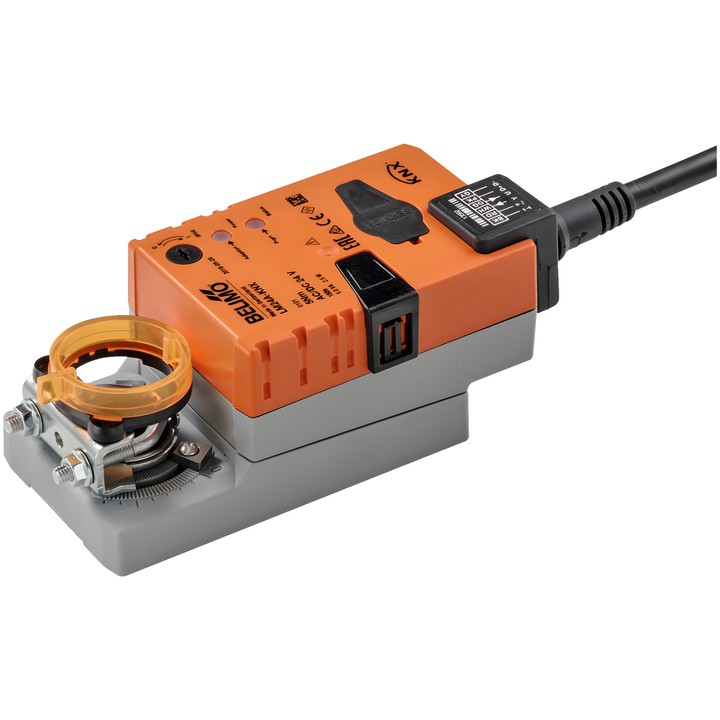

Belimo LM24A-KNX - attuatore rotativo per serrande

Belimo LM24A-KNX - attuatore rotativo per serrande

Belimo
926,29 zł
Tasse incluse
753,08 zł tax excluded

L’attuatore rotativo Belimo LM24A-KNX per serrande ha una coppia di 5 Nm, alimentazione AC/DC 24 V e comunicazione KNX (S-Mode). Il tempo di funzionamento del motore è di 150 s / 90° e può essere regolato nell’intervallo 35...150 s.

Il dispositivo consente di collegare un sensore e di trasmetterne il segnale a KNX. È dotato di morsetto universale 6...20 mm, comando manuale a pulsante e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

Attuatore Belimo LM24A-KNX

Attuatore rotativo con comunicazione, progettato per regolare le serrande negli impianti tecnici degli edifici. È dotato di interfaccia KNX (S-Mode) e di un ingresso che consente di collegare un sensore passivo o attivo, oppure un contatto di commutazione, e di trasmettere il segnale a KNX.

Caratteristiche e parametri principali

  • Coppia del motore: 5 Nm; alimentazione: AC/DC 24 V, 50/60 Hz.
  • Controllo e comunicazione: KNX (S-Mode); mezzo di comunicazione: KNX TP.
  • Tempo di funzionamento del motore: 150 s / 90°; tempo di funzionamento regolabile: 35...150 s.
  • Assorbimento durante il funzionamento: 2.5 W; in posizione di riposo: 1.3 W; potenza di dimensionamento per i cavi: 5 VA.
  • Direzione del movimento selezionabile con un interruttore 0/1; comando manuale a pulsante con possibilità di blocco.
  • Angolo di rotazione regolabile con arresti meccanici e indicatore meccanico di posizione.
  • Collegamento meccanico: morsetto universale 6...20 mm; collegamento di alimentazione e controllo: cavo 1 m, 6x 0.75 mm².
  • Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

I parametri del dispositivo possono essere configurati con Belimo Assistant 2 o lo strumento ETS. L’adattamento del campo di regolazione può essere avviato manualmente.

  • Marca
    Belimo
  • Riferimento
    LM24A-KNX
  • ean13
    7630498112256

  • Tensione AC/DC
    AC/DC 24 V
  • Potenza assorbita (in movimento)
    2.5 W
  • Potenza assorbita (mantenimento)
    1.3 W
  • Potenza nominale
    5 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 6x 0.75 mm²
  • Tipo di comando
    KNX (S-Mode)
  • Grado di protezione
    IP54
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    150 s / 90°
  • Tempo di funzionamento variabile del motore
    35...150 s
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Coppia
    5 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore 0/1
  • Collegamento meccanico
    Morsetto universale 6...20 mm

Techniczna karta katalogowa

Scarica (3.69MB)

Instrukcja montażu

Scarica (656.48KB)

Techniczna karta katalogowa – LM24A-KNX

Scarica (3.69MB)

EU Declaration of Conformity – LM24A-KNX

Scarica (32.74KB)

Environmental Declaration – LM..

Scarica (72.44KB)
