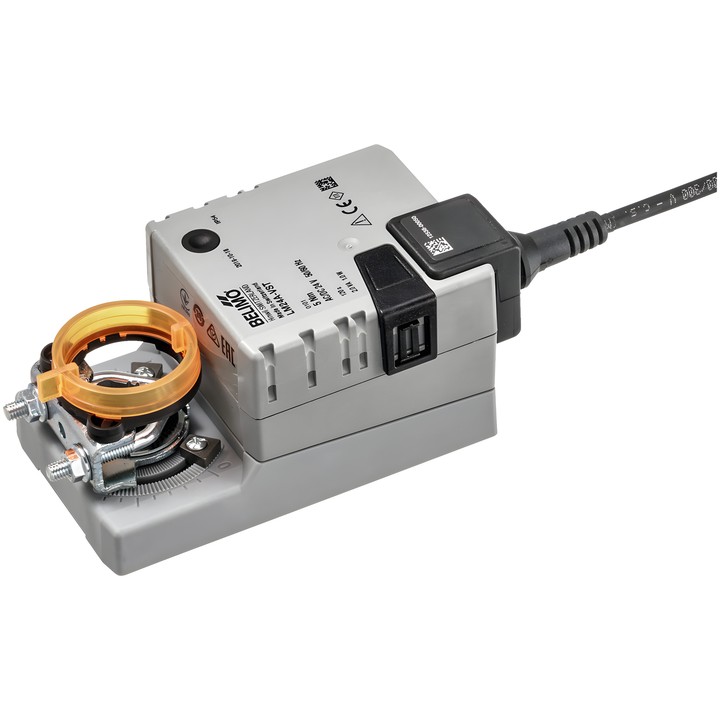

Belimo LM24A-VST - servomotore rotativo per serrande VAV/CAV

Belimo LM24A-VST

Servomotore rotativo VAV-Universal pronto per il collegamento, per unità VAV e CAV negli impianti tecnici degli edifici. Secondo la scheda tecnica, è progettato per serrande aria con una superficie fino a circa 1 m².

Caratteristiche e parametri principali

• Coppia: 5 Nm; alimentazione nominale: AC/DC 24 V, 50/60 Hz.
• Comando: comunicazione PP.
• Tempo di funzionamento del motore: 120 s / 90°; angolo di rotazione: 95°.
• Potenza assorbita durante il funzionamento: 1 W; in posizione di riposo: 0.4 W; potenza per il dimensionamento dei cavi: 2 VA.
• Collegamento elettrico: cavo da 0.5 m con connettore VST; collegamento meccanico: morsetto universale per albero 6...20 mm.
• Regolazione manuale tramite pulsante con possibilità di blocco; arresti meccanici dell’angolo di rotazione e indicatore meccanico di posizione.
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Dopo la messa in servizio del sistema e dopo ogni modifica dell’angolo di rotazione è necessaria l’autoadattazione, da eseguire premendo una volta il pulsante di adattamento.
