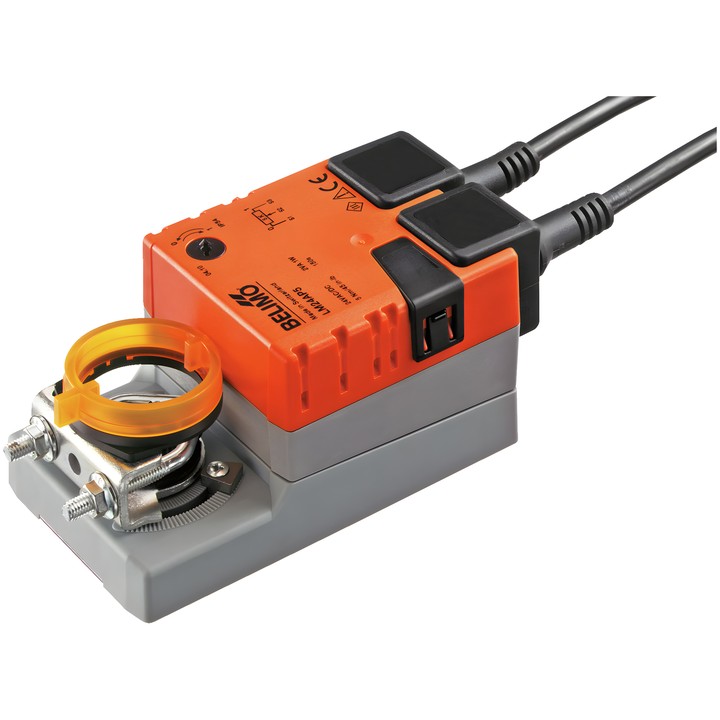

Belimo LM24AP5 - servomotore per serrande

Servomotore per serrande Belimo LM24AP5

Il modello LM24AP5 è utilizzato per posizionare le serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è destinato a serrande dell’aria con superficie fino a circa 1 m².

Caratteristiche e parametri principali

• Coppia del motore: 5 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti; tempo di corsa del motore: 150 s / 90°.
• Potenziometro di retroazione integrato: 5 kΩ; segnale di retroazione della posizione 0...100%.
• Angolo di rotazione: max. 95°, limitabile su entrambi i lati con arresti meccanici regolabili.
• Direzione del movimento selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Regolazione manuale tramite pulsante con possibilità di blocco; indicatore meccanico di posizione.
• Collegamento meccanico: morsetto universale 6...20 mm.
• Potenza assorbita durante il movimento: 1 W; in posizione di riposo: 0.2 W; potenza di dimensionamento per i cavi: 1.5 VA.
• Cavi separati da 1 m, 3x 0.75 mm², per il collegamento di alimentazione e comando e per il collegamento del potenziometro.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
