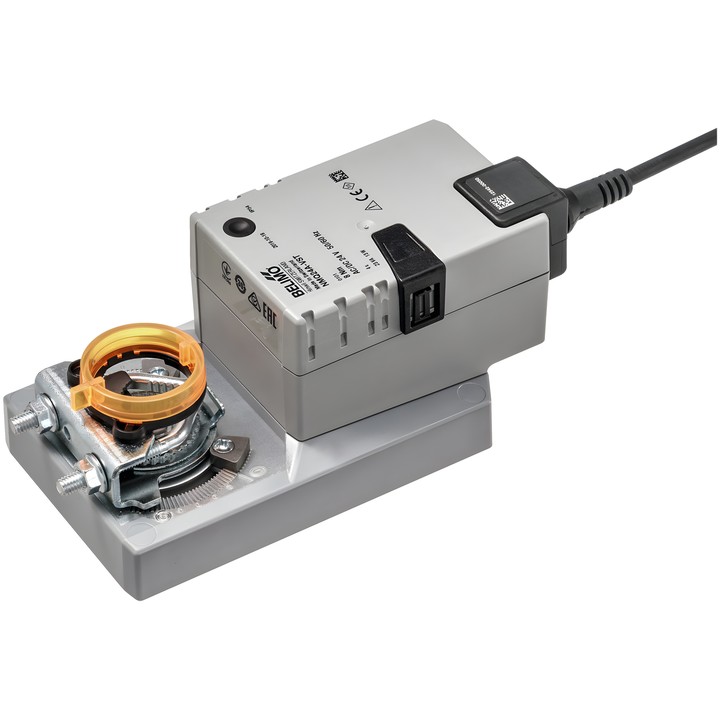

Belimo NMQ24A-VST - servomotore rotativo per serrande VAV/CAV

Belimo NMQ24A-VST

Servomotore rotativo VAV-Universal pronto per il collegamento, per unità VAV e CAV negli impianti tecnici degli edifici. Secondo la scheda tecnica, è progettato per serrande dell’aria con una superficie fino a circa 2 m².

Caratteristiche principali e dati tecnici

• Coppia del motore: 8 Nm; comando: comunicazione PP.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Potenza assorbita durante il funzionamento: 13 W; in posizione di riposo: 2 W; potenza per il dimensionamento dei cavi: 23 VA.
• Tempo di corsa del motore: 4 s / 90°; angolo di rotazione: max. 95°.
• Limitatori meccanici regolabili dell’angolo di rotazione su entrambi i lati e indicatore di posizione meccanico a innesto.
• Regolazione manuale tramite pulsante con possibilità di blocco.
• Collegamento meccanico: morsetto universale per albero 8...26.7 mm.
• Collegamento di alimentazione e comando: cavo da 0.5 m con connettore VST.
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...40°C [-22...104°F].

È necessario eseguire l’adattamento dopo la messa in servizio del sistema e dopo ogni modifica dell’angolo di rotazione. Funzionamento in parallelo: no.
