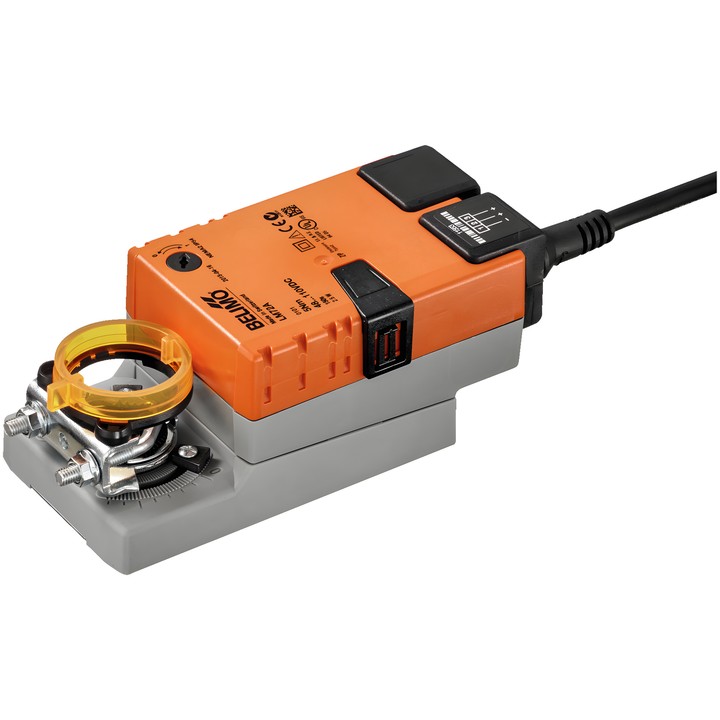

Belimo LM72A – servomotore per serrande

LM72A è un servomotore per il posizionamento delle serrande dell’aria negli impianti tecnici degli edifici. La scheda tecnica indica una dimensione della serranda fino a circa 1 m².

Caratteristiche e parametri principali

• Coppia: 5 Nm; tensione nominale: DC 48...110 V.
• Comando: chiuso/aperto, a 3 punti.
• Tempo di funzionamento del motore: 150 s / 90°; angolo di rotazione: max. 95°.
• La direzione del movimento si seleziona con l’interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Comando manuale a pulsante con possibilità di blocco; finecorsa meccanici regolabili dell’angolo di rotazione su entrambi i lati.
• Collegamento meccanico: morsetto universale 6...20 mm; indicatore di posizione meccanico a innesto.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Potenza assorbita durante il movimento: 2.5 W; in posizione di riposo: 2 W; potenza di dimensionamento per la scelta del cavo: 2.5 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
