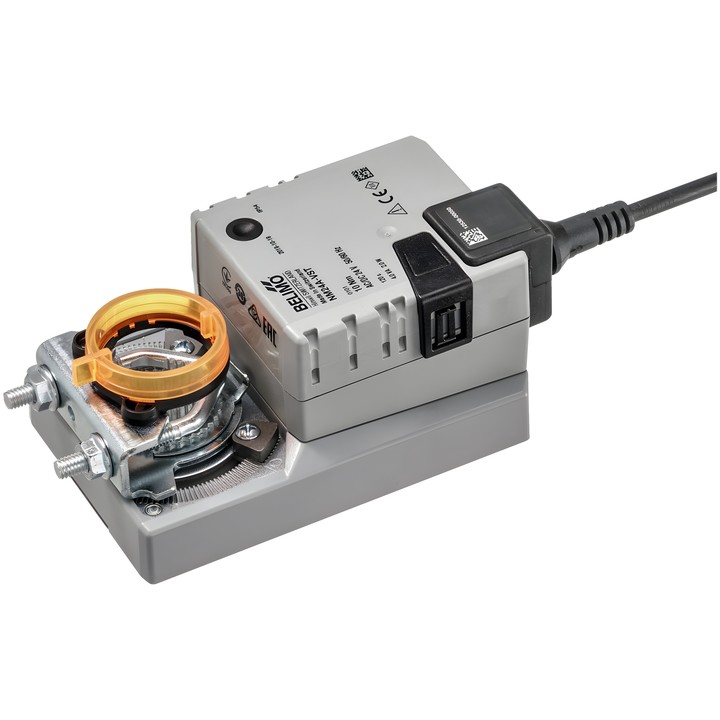

Belimo NM24A-VST-RE - servomotore rotativo VAV-Universal

Servomotore rotativo Belimo NM24A-VST-RE

Servomotore rotativo VAV-Universal pronto per il collegamento, in versione retrofit, destinato a unità VAV e CAV negli impianti tecnici degli edifici. Secondo la scheda tecnica, aziona serrande d’aria con una superficie fino a circa 2 m².

Caratteristiche principali

• Coppia: 10 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Comando: bus PP.
• Tempo di corsa del motore: 120 s / 90°; angolo di rotazione: max. 95°.
• Limitatori meccanici regolabili dell’angolo di rotazione su entrambi i lati.
• Regolazione manuale tramite pulsante con possibilità di blocco; indicatore di posizione meccanico a innesto.
• Collegamento meccanico: morsetto universale per albero 8...26.7 mm.
• Collegamento di alimentazione e comando: cavo da 0.5 m con connettore VST.
• Potenza assorbita durante il funzionamento: 2 W; in posizione di riposo: 0.4 W; per il dimensionamento dei cavi: 4 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).

Dopo la messa in servizio del sistema e dopo ogni modifica dell’angolo di rotazione è necessaria l’autoadattamento, premendo una volta il pulsante di adattamento.
