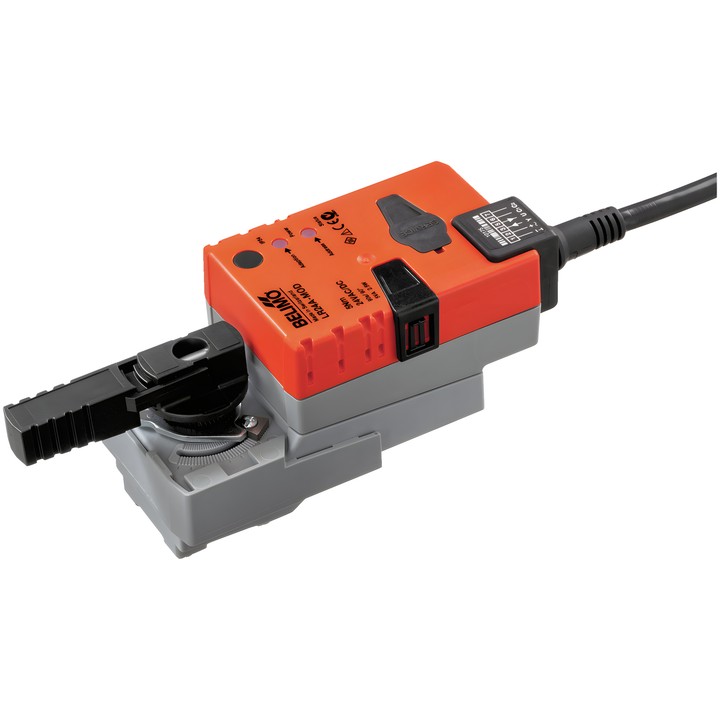

Belimo LR24A-MOD - attuatore rotativo per valvole a sfera

Belimo LR24A-MOD – attuatore rotativo per valvole a sfera

LR24A-MOD è un attuatore rotativo comunicante per valvole a sfera. Riceve un segnale di controllo digitale e trasmette informazioni sul proprio stato. Consente inoltre di collegare un sensore e di inviarne il segnale al sistema di comunicazione.

Caratteristiche e parametri principali

• Coppia: 5 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Comunicazione: BACnet MS/TP, Modbus RTU (impostazione di fabbrica) e MP-Bus.
• Controllo modulante, comunicante o ibrido; intervallo operativo Y: 2...10 V, intervallo regolabile: 0.5...10 V.
• Segnale di feedback della posizione U: 2...10 V, max. 1 mA.
• Tempo di corsa: 90 s / 90°; tempo di corsa regolabile: 35...150 s.
• Consumo di potenza: 2.5 W durante il funzionamento e 1.3 W in posizione di riposo; valore di dimensionamento per la scelta dei cavi: 5 VA.
• Collegamento di alimentazione e controllo: cavo 1 m, 6x 0.75 mm².
• Regolazione manuale tramite pulsante con possibilità di blocco; arresti meccanici dell’angolo di rotazione e indicatore meccanico di posizione.
• Adattamento dell’intervallo di regolazione: manuale, automatico alla prima accensione.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
