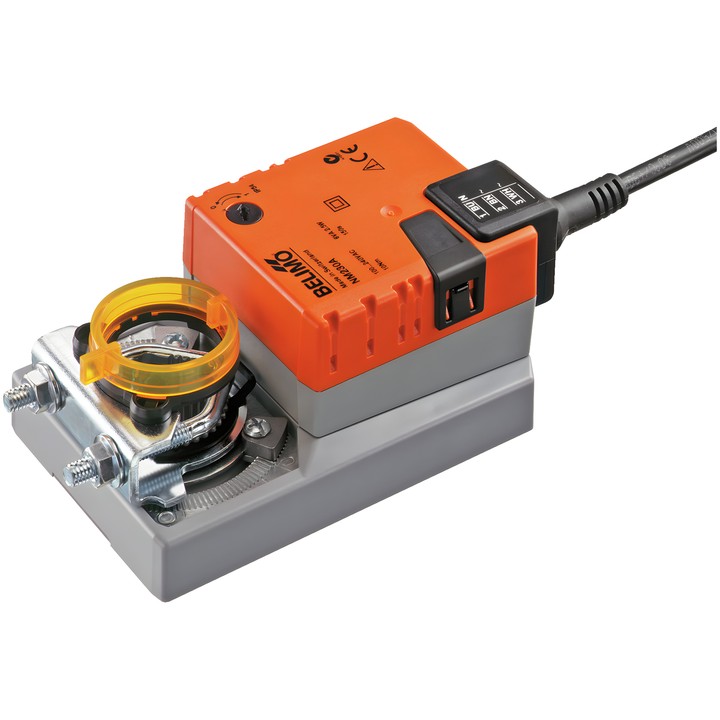

Belimo NM230A - servomotore per serrande

Servomotore per serrande Belimo NM230A

Servomotore progettato per regolare le serrande dell’aria negli impianti fissi di riscaldamento, ventilazione e climatizzazione. Secondo la scheda tecnica, è previsto per serrande con una superficie fino a circa 2 m².

Caratteristiche e parametri principali

• Coppia del motore: 10 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti.
• Tempo di corsa del motore: 150 s / 90°; angolo di rotazione massimo: 95°.
• La direzione del movimento si seleziona con l’interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Comando manuale a pulsante con possibilità di blocco; l’angolo di rotazione è regolabile tramite limitatori meccanici su entrambi i lati.
• Collegamento meccanico: morsetto universale 8...26.7 mm; indicatore meccanico di posizione.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 0.6 W; potenza per il dimensionamento dei cavi: 5.5 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].

Il servomotore è protetto contro i sovraccarichi e si arresta automaticamente al raggiungimento del fine corsa. Non richiede interruttori di fine corsa.
