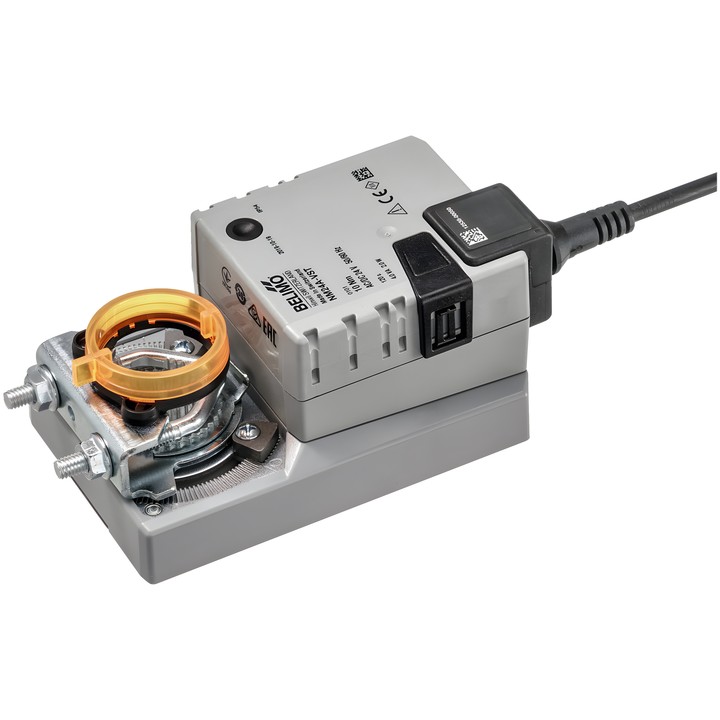

Belimo NM24A-VST - servomotore rotativo per serrande VAV/CAV

Belimo NM24A-VST

Servomotore rotativo VAV-Universal per unità VAV e CAV negli impianti tecnici degli edifici. È progettato per serrande dell’aria con una superficie fino a circa 2 m².

Caratteristiche e specifiche principali

• Coppia del motore: 10 Nm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Controllo: communicative PP.
• Potenza assorbita durante il funzionamento: 2 W; in posizione di riposo: 0.4 W; per il dimensionamento dei cavi: 4 VA.
• Tempo di funzionamento del motore: 120 s / 90°; angolo di rotazione: max. 95°.
• Angolo di rotazione regolabile tramite arresti meccanici su entrambi i lati.
• Regolazione manuale con pulsante e possibilità di blocco; indicatore di posizione meccanico a innesto.
• Collegamento meccanico: morsetto universale per albero 8...26.7 mm.
• Collegamento di alimentazione e controllo: cavo da 0.5 m con connettore VST.
• Grado di protezione IEC/EN IP54; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Dopo la messa in funzione del sistema e dopo ogni modifica dell’angolo di rotazione, è necessaria l’autoadattamento premendo una volta il pulsante di adattamento.
