Belimo NVK230A-3-RE - attuatore lineare per valvole a globo

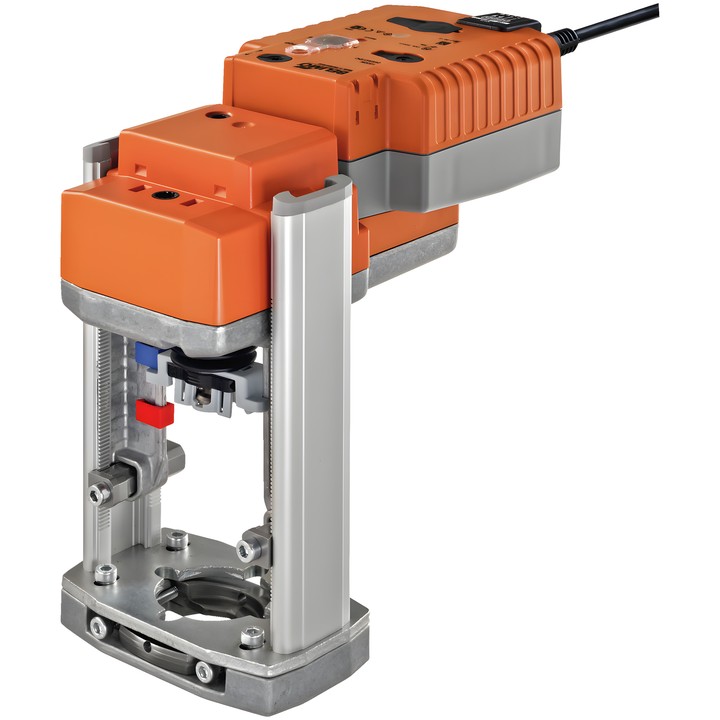

Attuatore Belimo NVK230A-3-RE

NVK230A-3-RE è un attuatore lineare RetroFIT+ per valvole a globo a 2 e 3 vie. I condensatori integrati immagazzinano l’energia necessaria per portare la valvola nella posizione di sicurezza impostata dopo un’interruzione dell’alimentazione. La posizione di sicurezza può essere impostata con la manopola POP.

Caratteristiche e parametri principali

• Forza dell’attuatore: 1000 N; corsa: 20 mm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: a 3 punti.
• Tempo di corsa del motore: 150 s / 20 mm; tempo di corsa della funzione di sicurezza: 35 s / 20 mm.
• Tempo di mantenimento in caso di interruzione dell’alimentazione (PF): 2 s.
• Potenza assorbita durante il funzionamento: 2 W; a riposo: 1 W; per il dimensionamento dei cavi: 4.5 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm², morsetto 4 mm².
• Azionamento manuale tramite pulsante; indicatore meccanico di posizione.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.

L’attuatore RetroFIT+ è progettato per il montaggio su valvole di diversi produttori tramite una staffa e adattatori universali per il collo e lo stelo della valvola. Prima della prima messa in servizio, i condensatori richiedono circa 20 s di precarica.
