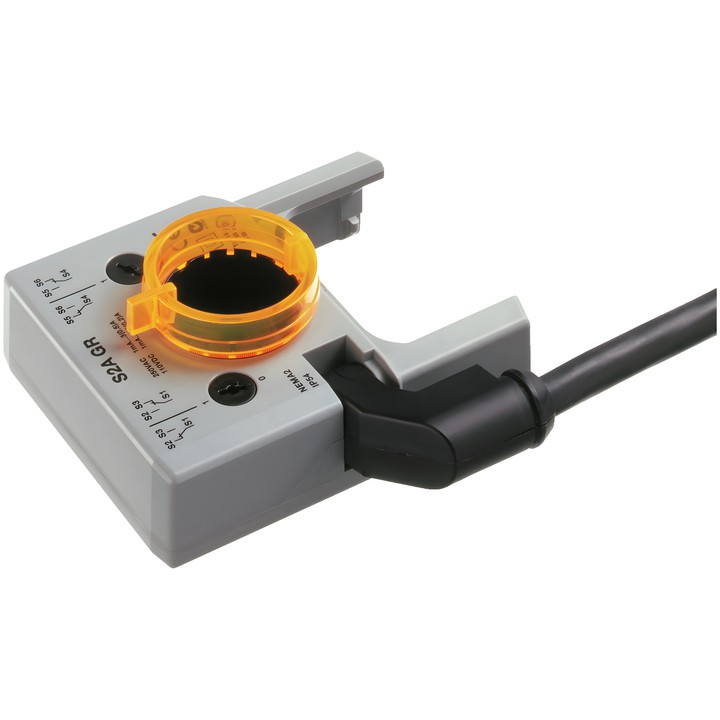

Belimo S2A GR - contatto ausiliario a innesto

Belimo S2A GR – contatto ausiliario

Contatto ausiliario per la segnalazione della posizione o per funzioni di commutazione a un’impostazione angolare selezionata del servocomando per serrande o del servocomando rotativo. I punti di commutazione sono regolabili sull’intero intervallo di rotazione del servocomando.

Caratteristiche principali e dati tecnici

• Contatti ausiliari: 2x SPDT; punti di commutazione regolabili 0...100 %.
• Portata dei contatti: 1 mA...3 A (0.5 A induttiva), DC 5 V...AC 250 V; 1 mA...0.5 A (0.2 A induttiva; L/R = 3.4 ms), DC 5 V...DC 110 V.
• Collegamento: cavo da 1 m, 6x 0.75 mm², FRNC (senza alogeni).
• Montaggio direttamente sul morsetto dell’albero del servocomando per serrande o sull’indicatore di posizione del servocomando rotativo.
• Grado di protezione: IP54; NEMA 2; involucro UL Enclosure Type 2.
• Temperatura ambiente: -30...50°C [-22...122°F].
• Colore del coperchio e della base dell’alloggiamento: grigio.

Regolare il contatto ausiliario solo dopo aver scollegato l’alimentazione.
