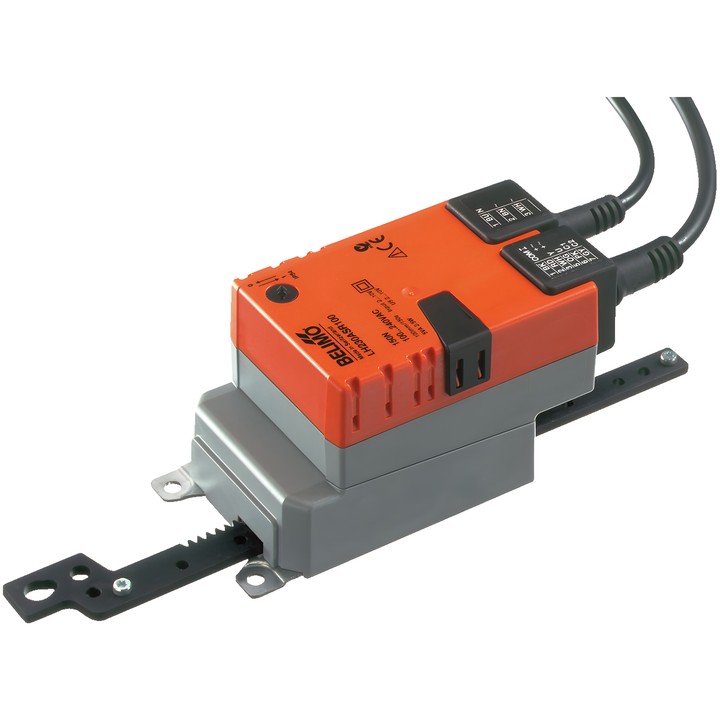

Belimo LH230ASR100 - attuatore lineare modulante

Belimo LH230ASR100 - attuatore lineare modulante

Belimo
788,90 zł
Tasse incluse
641,38 zł tax excluded

Attuatore lineare Belimo LH230ASR100 per la regolazione di serrande e paratoie negli impianti tecnici degli edifici. Forza 150 N, alimentazione AC 100...240 V e comando modulante 2...10 V.

Corsa 100 mm, tempo di movimento 150 s / 100 mm, segnale di retroazione della posizione 2...10 V e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

Belimo LH230ASR100 – attuatore lineare

Attuatore per la regolazione di serrande e paratoie negli impianti tecnici degli edifici. Progettato per serrande aria con superficie fino a circa 1 m².

Caratteristiche principali

  • Forza del motore: 150 N.
  • Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
  • Comando modulante; campo di funzionamento Y: 2...10 V, segnale di retroazione della posizione U: 2...10 V.
  • Corsa: 100 mm; lunghezza massima della corsa 100 mm, impostazione fissa.
  • Tempo di movimento del motore: 150 s / 100 mm.
  • Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 1 W; per il dimensionamento dei cavi: 4.5 VA.
  • Direzione di movimento selezionabile tramite interruttore; regolazione manuale con pulsante e possibilità di blocco.
  • Collegamento di alimentazione: cavo 1 m, 2x 0.75 mm²; collegamento di controllo: cavo 1 m, 4x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    LH230ASR100
  • ean13
    7630498112003

  • Tensione AC/DC
    AC 100...240 V
  • Potenza assorbita (in movimento)
    2.5 W
  • Potenza assorbita (mantenimento)
    1 W
  • Potenza nominale
    4.5 VA
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Forza
    150 N
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Corsa
    100 mm
  • Tempo di corsa (motore)
    150 s / 100 mm
  • Collegamento di alimentazione
    Cavo 1 m, 2x 0.75 mm²
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Direzione di movimento - motore
    Selezionabile tramite interruttore
  • Collegamento di comando
    Cavo 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Scarica (1.16MB)

Instrukcja montażu

Scarica (420.1KB)

EU Declaration of Conformity – LH230ASR100

Scarica (32.8KB)

Environmental Declaration – LH..100..

Scarica (71.96KB)
