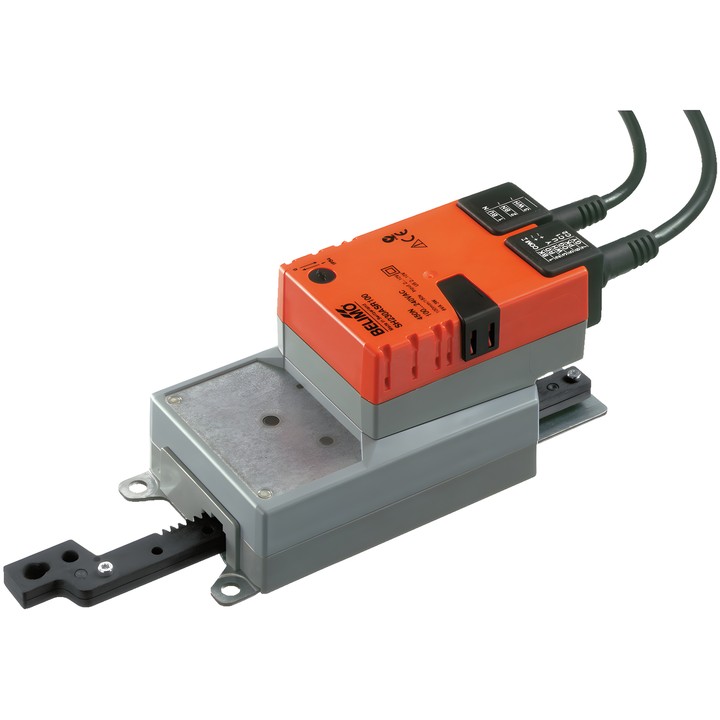

Belimo SH230ASR100 - attuatore lineare modulante

Belimo SH230ASR100 - attuatore lineare modulante

Belimo
1.081,74 zł
Tasse incluse
879,46 zł tax excluded

Attuatore lineare Belimo SH230ASR100 per la regolazione di serrande e valvole a saracinesca negli impianti tecnici degli edifici. Forza 450 N, alimentazione AC 100...240 V, comando modulante 2...10 V e segnale di retroazione della posizione 2...10 V.

Corsa 100 mm, tempo di corsa 150 s / 100 mm e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

Belimo SH230ASR100 – attuatore lineare modulante

Attuatore destinato alla regolazione di serrande e valvole a saracinesca negli impianti tecnici degli edifici. Il segnale di comando Y determina la posizione dell’attuatore, mentre la tensione U serve per l’indicazione elettrica della posizione.

Specifiche principali

  • Forza dell’attuatore: 450 N.
  • Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
  • Comando modulante: 2...10 V; segnale di retroazione della posizione: 2...10 V.
  • Corsa: 100 mm; lunghezza massima della corsa: 100 mm, impostazione fissa.
  • Tempo di corsa del motore: 150 s / 100 mm.
  • Potenza assorbita durante il funzionamento: 3 W; a riposo: 1 W; per il dimensionamento dei cavi: 6 VA.
  • Direzione del movimento selezionabile tramite interruttore; regolazione manuale con pulsante e possibilità di blocco.
  • Collegamento dell’alimentazione: cavo 1 m, 2x 0.75 mm²; collegamento di comando: cavo 1 m, 4x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    SH230ASR100
  • ean13
    7630498114205

  • Tensione AC/DC
    AC 100...240 V
  • Potenza assorbita (in movimento)
    3 W
  • Potenza assorbita (mantenimento)
    1 W
  • Potenza nominale
    6 VA
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Forza
    450 N
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Corsa
    100 mm
  • Tempo di corsa (motore)
    150 s / 100 mm
  • Collegamento di alimentazione
    Cavo 1 m, 2x 0.75 mm²
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Direzione di movimento - motore
    Selezionabile tramite interruttore
  • Collegamento di comando
    Cavo 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Scarica (1.1MB)

Instrukcja montażu

Scarica (486.72KB)

EU Declaration of Conformity – SH230ASR100

Scarica (32.8KB)

Environmental Declaration – SH..100..

Scarica (71.94KB)
