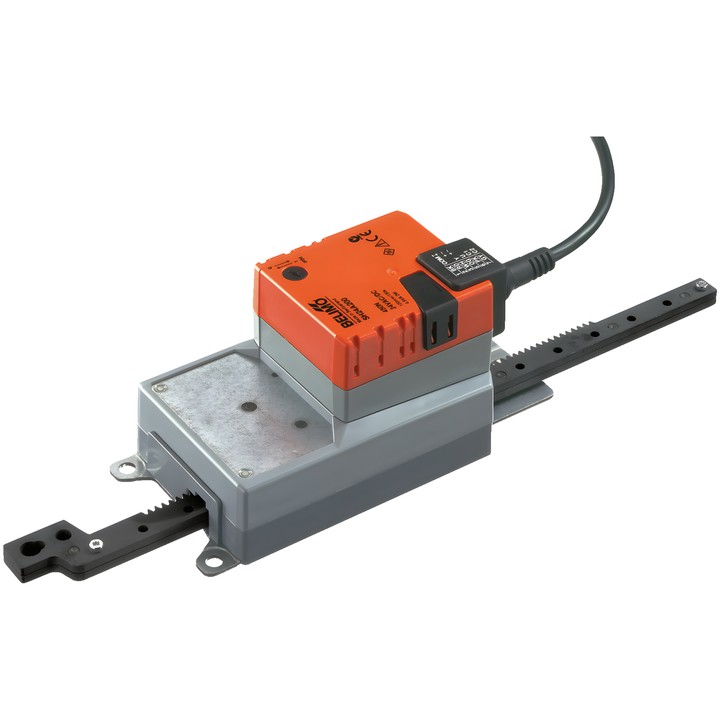

Belimo SH24A200 - attuatore lineare per serrande

Belimo SH24A200 – attuatore lineare

Attuatore progettato per regolare serrande e saracinesche negli impianti tecnici degli edifici. Secondo la scheda tecnica, la dimensione della serranda dell’aria è fino a circa 3 m².

Caratteristiche principali

• Forza dell’attuatore: 450 N.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Corsa: max. 200 mm, regolabile a incrementi di 20 mm; la corsa può essere limitata su entrambi i lati con arresti meccanici di finecorsa.
• Tempo di funzionamento del motore: 150 s / 100 mm.
• Direzione del movimento selezionabile con interruttore 0 (esteso) / 1 (retratto).
• Regolazione manuale con pulsante e possibilità di blocco.
• Potenza assorbita durante il funzionamento: 2 W; in posizione di riposo: 0.2 W; per il dimensionamento dei cavi: 4.5 VA.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto contro il sovraccarico e si arresta automaticamente al raggiungimento del finecorsa. Il funzionamento in parallelo è possibile tenendo conto dei dati sulle prestazioni.
