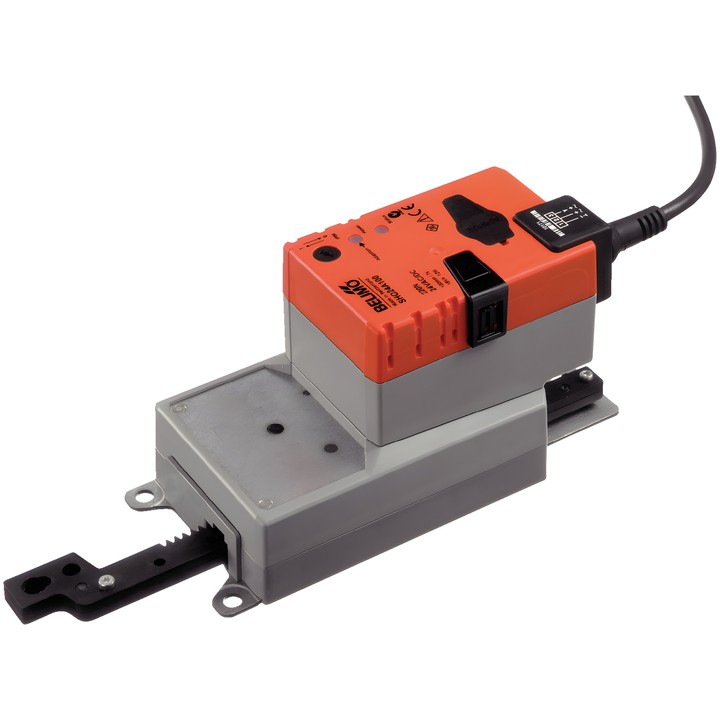

Belimo SHQ24A100 - attuatore lineare AC/DC 24 V, 200 N

Belimo SHQ24A100 – attuatore lineare

Attuatore per il posizionamento di serrande e valvole a saracinesca negli impianti tecnici degli edifici. Il comando Chiudi/Apri non è adatto al controllo a 3 punti.

Caratteristiche e parametri principali

• Forza dell’attuatore: 200 N; dimensione della serranda aria fino a circa 1.3 m².
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Potenza assorbita durante il funzionamento: 13 W; a riposo: 2 W; potenza per il dimensionamento dei cavi: 23 VA.
• Corsa: 100 mm; max. 100 mm, regolabile a incrementi di 20 mm; corsa minima: 40 mm. Limitazione della corsa su entrambi i lati tramite arresti meccanici.
• Tempo di funzionamento del motore: 7 s / 100 mm.
• Direzione del movimento selezionabile con l’interruttore 0 (esteso) / 1 (retratto).
• Regolazione manuale tramite pulsante con possibilità di blocco.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...40°C [-22...104°F].

L’attuatore è protetto contro il sovraccarico e si arresta automaticamente quando raggiunge un arresto. Alla prima accensione, adatta il campo di lavoro alla corsa impostata meccanicamente; è necessario ripetere l’adattamento anche dopo aver modificato il limite di corsa.
