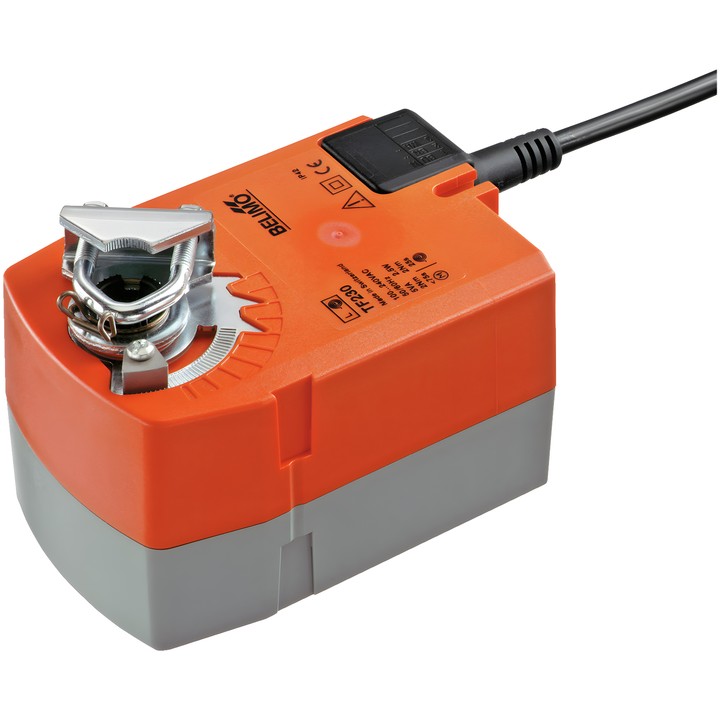

Belimo TF230 - servomotore rotativo per serrande con molla di ritorno

Servomotore Belimo TF230

TF230 è un servomotore rotativo con funzione di sicurezza, progettato per posizionare le serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, può azionare serrande d’aria con una superficie fino a circa 0.5 m². Durante il funzionamento, il motore sposta la serranda e tende la molla di ritorno; l’interruzione dell’alimentazione ne provoca il ritorno nella posizione di sicurezza.

Caratteristiche e parametri principali

• Coppia del motore e della funzione di sicurezza: 2.5 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi.
• Tempo di funzionamento del motore: 75 s / 90°; tempo di funzionamento della funzione di sicurezza: <25 s / 90°.
• Angolo di rotazione: max. 95°; regolabile mediante un arresto meccanico.
• Morsetto universale per albero: 6...12.7 mm; indicatore meccanico di posizione.
• Collegamento di alimentazione e comando: cavo da 1 m, 2x 0.75 mm².
• Potenza assorbita durante il funzionamento: 2.5 W; a riposo: 1.5 W; per il dimensionamento dei cavi: 5 VA.
• Grado di protezione: IP42; temperatura ambiente: -30...50°C [-22...122°F].

La direzione di movimento del motore e della funzione di sicurezza si seleziona con il montaggio L/R. Il servomotore non dispone della funzione di regolazione manuale.
