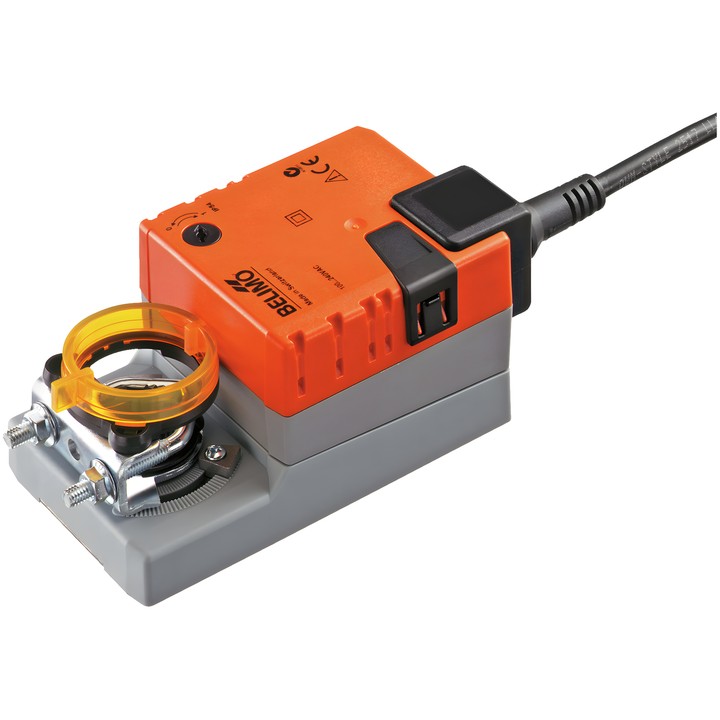

Belimo TMC230A - servomotore per serrande

Servomotore per serrande Belimo TMC230A

Servomotore progettato per regolare le serrande dell’aria negli impianti tecnici degli edifici. La documentazione indica una dimensione della serranda fino a circa 0.4 m². Il montaggio sull’albero avviene tramite un morsetto universale.

Caratteristiche e parametri principali

• Coppia del motore: 2 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Tempo di corsa del motore: 35 s / 90°.
• Angolo di rotazione: max. 95°, con limitatori meccanici regolabili su entrambi i lati.
• La direzione di movimento si seleziona con l’interruttore 0 (rotazione a sinistra) / 1 (rotazione a destra).
• Comando manuale a pulsante con possibilità di blocco; indicatore meccanico di posizione.
• Collegamento meccanico: morsetto universale per albero 6...20 mm.
• Collegamento di alimentazione e comando: cavo 1 m, 3x 0.75 mm².
• Potenza assorbita durante il movimento: 2 W; in posizione di riposo: 0.5 W; potenza di dimensionamento per la scelta del cavo: 4 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.
• Temperatura ambiente: -30...50°C [-22...122°F].
