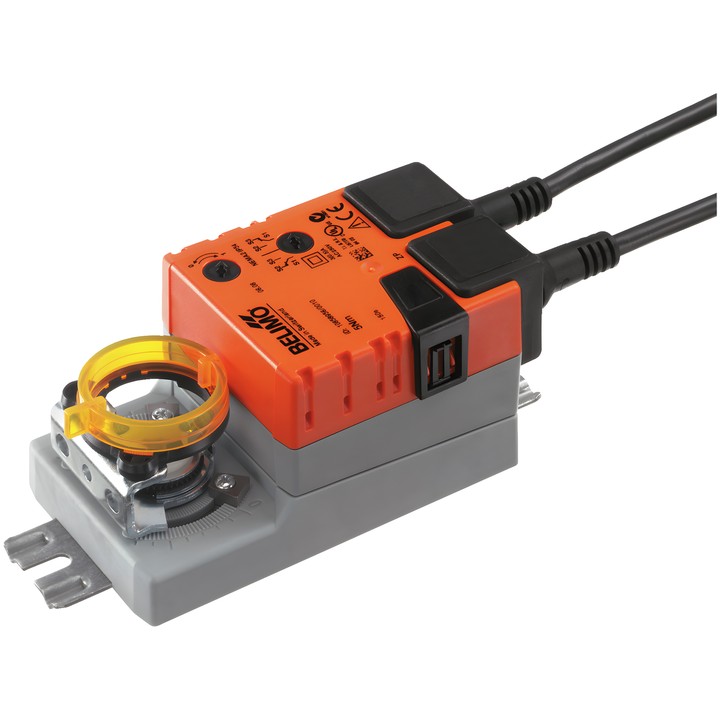

Belimo TMC230A-S-F - servomotore per serrande

Belimo TMC230A-S-F - servomotore per serrande

Belimo
1.060,26 zł
Tasse incluse
862,00 zł tax excluded

Servomotore per serrande Belimo TMC230A-S-F con una coppia di 2 Nm e alimentazione AC 100...240 V. Supporta il comando Chiudi/Apri e a 3 punti; il tempo di corsa è di 35 s / 90°.

Dotato di contatto ausiliario integrato 1x SPDT, collegamento meccanico 8x8 mm e comando manuale tramite pulsante con possibilità di blocco.

Prodotto non disponibile
Condividi

Avvisami quando disponibile

Sei interessato a questo prodotto? Inviaci un'email e ti faremo sapere quando sarà disponibile per l'ordine.

Servomotore per serrande Belimo TMC230A-S-F

Servomotore progettato per la regolazione delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, può azionare serrande dell’aria con una superficie fino a circa 0.4 m².

Caratteristiche principali

  • Coppia: 2 Nm; tensione nominale: AC 100...240 V, 50/60 Hz.
  • Comando: Chiudi/Apri, a 3 punti; tempo di corsa del motore: 35 s / 90°.
  • Contatto ausiliario integrato: 1x SPDT, regolabile nell’intervallo 0...100%.
  • Angolo di rotazione: max. 95°, limitabile su entrambi i lati mediante arresti meccanici.
  • Direzione di movimento selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra).
  • Comando manuale tramite pulsante con possibilità di blocco; indicatore meccanico di posizione.
  • Collegamento meccanico: accoppiamento di forma 8x8 mm.
  • Collegamento di alimentazione e comando e collegamento del contatto ausiliario: ciascuno con cavo da 1 m, 3x 0.75 mm².
  • Potenza assorbita durante il movimento: 2 W; in posizione di riposo: 0.5 W; potenza di dimensionamento per la scelta dei cavi: 4 VA.
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato; temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    TMC230A-S-F

  • Tensione AC/DC
    AC 100...240 V
  • Collegamento del contatto ausiliario
    Cavo 1 m, 3x 0.75 mm²
  • Potenza assorbita (in movimento)
    2 W
  • Potenza assorbita (mantenimento)
    0.5 W
  • Potenza nominale
    4 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 3x 0.75 mm²
  • Tipo di comando
    Apri/chiudi, 3 punti
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    35 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Contatti ausiliari
    1x SPDT
  • Coppia
    2 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore: 0 (rotazione a sinistra) / 1 (rotazione a destra)
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Collegamento a forma 8x8 mm
