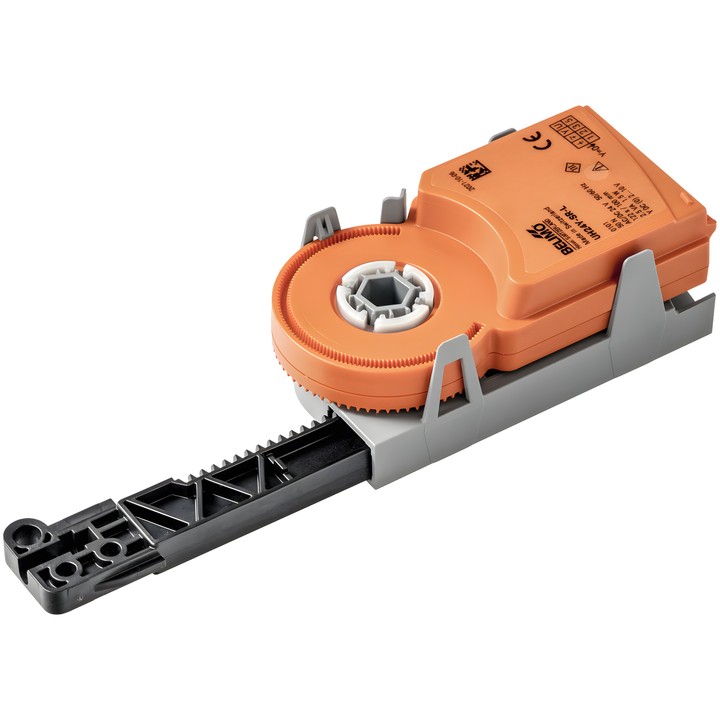

Belimo UH24Y-SR-L.1 - attuatore lineare modulante

Attuatore lineare Belimo UH24Y-SR-L.1

Attuatore modulante progettato per il montaggio in fabbrica in apparecchiature tecniche degli impianti degli edifici. È destinato a sistemi fissi di riscaldamento, ventilazione e climatizzazione.

Caratteristiche e parametri principali

• Forza del motore: 50 N; tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Controllo modulante; campo di funzionamento Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
• Corsa: 60 mm; lunghezza massima della corsa 60 mm, regolabile con incrementi di 1 mm. Limitazione della corsa mediante arresti meccanici su entrambi i lati nell’intervallo 30...60mm.
• Tempo di corsa del motore: 122 s / 100 mm, corrispondente a 74 s / 60 mm.
• Potenza assorbita durante il funzionamento: 1.5 W; in posizione di riposo: 0.5 W; per il dimensionamento dei cavi: 2.5 VA.
• Collegamento di alimentazione e controllo: connettore Molex Mini-Fit Jr. 39303045. Il connettore complementare lato cavo non è incluso nella fornitura.
• Direzione del movimento del motore: rotazione verso sinistra (ccw); regolazione manuale: no.
• Grado di protezione IEC/EN: IP20; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
• Confezione multipla: 40 pz.
