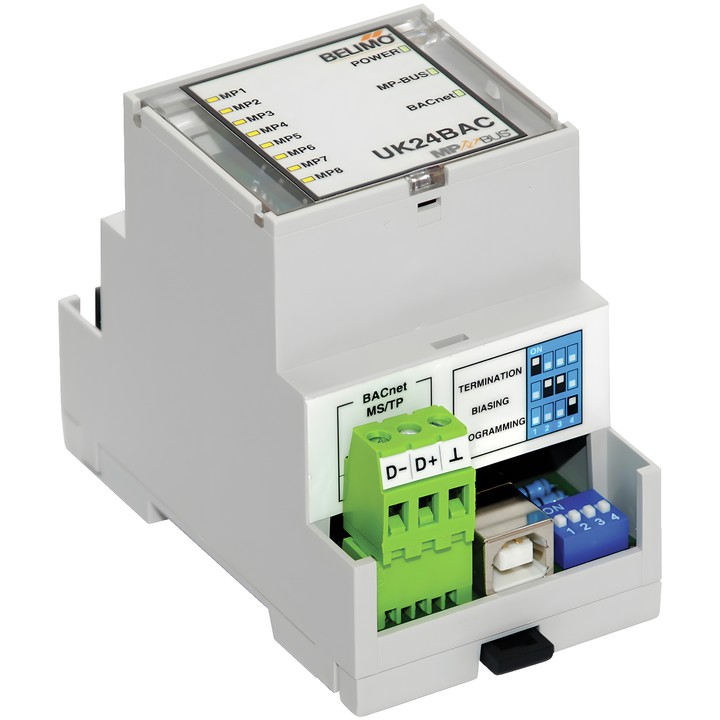

Belimo UK24BAC - gateway da MP-Bus a BACnet MS/TP

Gateway Belimo UK24BAC

UK24BAC consente il controllo digitale degli attuatori tramite MP-Bus e rende disponibile il loro stato corrente tramite oggetti BACnet. Il lato BACnet MS/TP utilizza un’interfaccia RS-485 con isolamento galvanico.

Caratteristiche principali e dati tecnici

• Interfaccia MP-Bus – BACnet MS/TP; attuatori supportati: MP/MPL/MFT(2) e BF-TopLine, max. 8 unità.
• Tensione nominale: AC 24 V, 50/60 Hz / DC 24 V; intervallo della tensione di alimentazione: AC/DC 21.6…26.4 V.
• Comunicazione con gli attuatori: Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP: max. 32 nodi senza ripetitore; velocità 9'600, 19'200, 38'400, 76'800 Bd, impostate tramite DIP switch.
• Terminazione da 120 Ω e polarizzazione da 510 Ω, impostate tramite DIP switch.
• Connessioni BACnet MS/TP e MP-Bus: morsetti a vite innestabili a 3 pin; alimentazione: morsetti a vite innestabili a 2 pin.
• Montaggio in quadro di controllo su guida da 35 mm; temperatura ambiente: 0…+40 °C.
• Grado di protezione: IP20.

A ciascun attuatore MP/MFT(2) è possibile collegare un sensore: un sensore resistivo passivo, un sensore attivo con uscita DC 0…10 V oppure un contatto di commutazione. Gli attuatori MPL non dispongono di un ingresso per sensore. La lunghezza dei cavi di segnale MP dipende, tra l’altro, dal numero e dal tipo di attuatori, dal tipo di alimentazione e dalla sezione dei conduttori.
