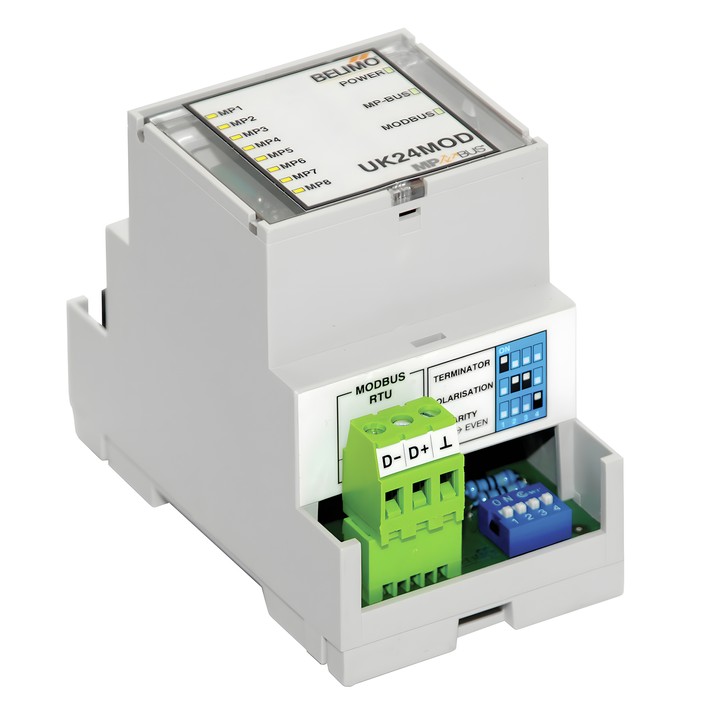

Belimo UK24MOD - gateway MP per Modbus RTU

Gateway Belimo UK24MOD

UK24MOD consente di controllare gli attuatori collegati a MP-Bus e di consultarne lo stato operativo tramite registri Modbus RTU. L’assegnazione dei dispositivi sulla rete MP-Bus viene rilevata automaticamente e aggiornata continuamente.

Caratteristiche principali

• Interfaccia MP-Bus / Modbus RTU (RS-485); fino a 8 attuatori MP/MPL/MFT(2) o BF-TopLine.
• Alimentazione nominale: AC 24V, 50/60 Hz / DC 24V; intervallo di alimentazione: AC / DC 21.6…26.4 V.
• Comunicazione con gli attuatori: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: funzioni supportate 3 e 6; velocità 9'600, 19'200, 38'400, 76'800 Bd.
• Indirizzo Modbus: 1–247; parità NONE (1, 8, N, 2) o EVEN (1, 8, E, 1), impostabile tramite DIP switch.
• Ritardo di risposta: 2…100 ms, impostabile tramite registro; terminazione 150 Ω e polarizzazione 680 Ω impostabili tramite DIP switch.
• Morsetti a vite a innesto per alimentazione, MP-Bus e Modbus RTU; presa RJ12 per collegare Belimo Assistant 2.
• Montaggio in quadro elettrico su guida da 35 mm; grado di protezione IP20; temperatura ambiente 0…+40° C.

A ogni attuatore MP/MFT(2) è possibile collegare un sensore: un sensore resistivo passivo PT1000, NI1000 o NTC, un sensore attivo con uscita DC 0…10 V oppure un contatto di commutazione. Gli attuatori MPL non dispongono di un ingresso sensore.
