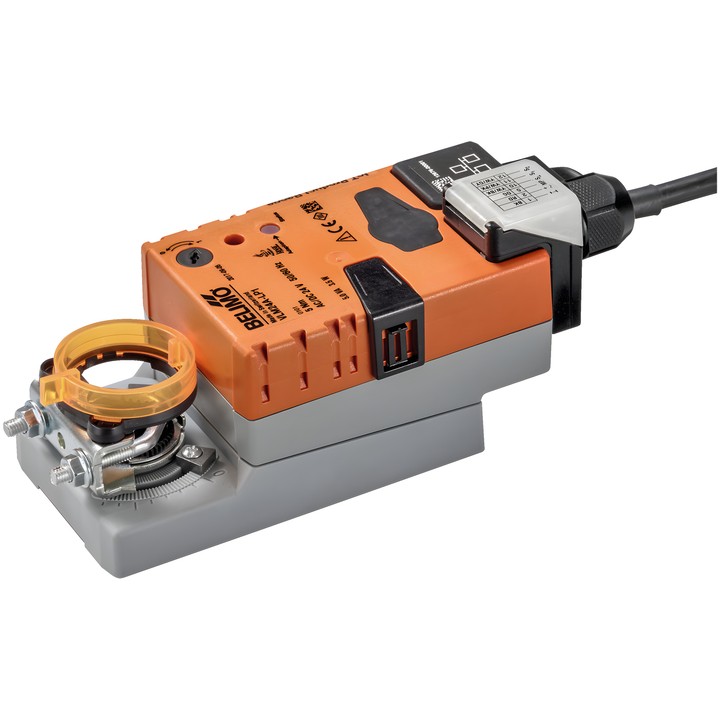

Belimo VLM24A-LP1 - attuatore rotativo per serrande

Attuatore per serrande Belimo VLM24A-LP1

Attuatore rotativo senza molla di ritorno per impianti fissi di riscaldamento, ventilazione e climatizzazione. Secondo la documentazione, è progettato per serrande dell’aria con una superficie fino a circa 1 m². Può essere controllato tramite Cloud, BACnet/IP o Modbus TCP; in modalità ibrida accetta un segnale di comando analogico.

Caratteristiche e specifiche principali

• Coppia: 5 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Campo di funzionamento Y: 2...10 V; campo di funzionamento variabile Y: 0.5...10 V.
• Tempo di corsa del motore: 150 s / 90°; tempo di corsa regolabile: 35...150 s.
• Angolo di rotazione: 95°, limitabile con arresti meccanici su entrambi i lati.
• Comunicazione: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP e server Web integrato.
• È possibile collegare due sensori ed elaborarne i segnali per la trasmissione a un sistema di livello superiore.
• Regolazione manuale tramite pulsante con possibilità di blocco; direzione del movimento selezionabile con un interruttore 0/1.
• Morsetto universale 6...20 mm; cavo di alimentazione e comando da 1 m, 6x 0.5 mm²; presa Ethernet RJ45.
• Potenza assorbita durante il movimento: 3.5 W; in posizione di riposo: 3 W; potenza per il dimensionamento dei cavi: 5 VA.
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
