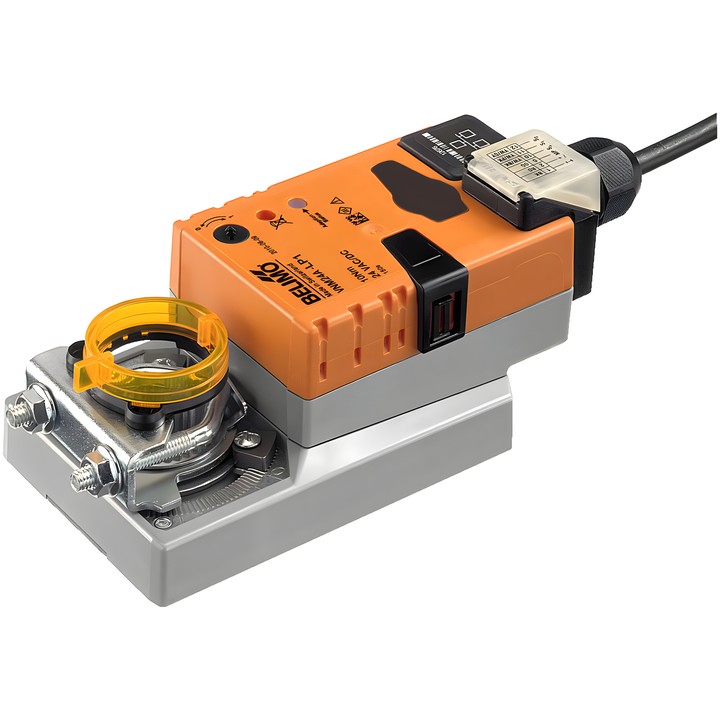

Belimo VNM24A-LP1 - attuatore rotativo per serrande

Belimo VNM24A-LP1 – attuatore per serrande

Attuatore rotativo senza funzione di sicurezza, progettato per serrande dell’aria con una superficie fino a circa 2 m². Consente il controllo tramite comunicazione attraverso Cloud, BACnet/IP o Modbus TCP. In modalità ibrida, il segnale di controllo è analogico e le interfacce di comunicazione servono allo scambio di dati.

Caratteristiche principali e dati tecnici

• Coppia: 10 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Intervallo di funzionamento Y: 2...10 V; intervallo variabile: 0.5...10 V.
• Tempo di funzionamento del motore: 150 s / 90°; regolabile: 43...173 s.
• Angolo di rotazione: 95°, con arresti meccanici regolabili su entrambi i lati.
• Direzione del movimento selezionabile con l’interruttore 0/1; regolazione manuale tramite pulsante con possibilità di blocco.
• Morsetto universale 8...26.7 mm; indicatore meccanico di posizione.
• Connessione Ethernet tramite presa RJ45; Ethernet 10/100 Mbit/s, TCP/IP e server Web integrato.
• Possibilità di collegare due sensori e convertire i relativi segnali per la trasmissione a un sistema di livello superiore.
• Potenza assorbita durante il movimento: 4.5 W; in posizione di riposo: 1.4 W; per il dimensionamento dei cavi: 6.5 VA.
• Collegamento di alimentazione e controllo: cavo 1 m, 6x 0.5 mm²; grado di protezione IEC/EN: IP40; temperatura ambiente: -30...50°C [-22...122°F].
