Belimo VSRF24A-LP1 - attuatore rotativo per valvole a sfera

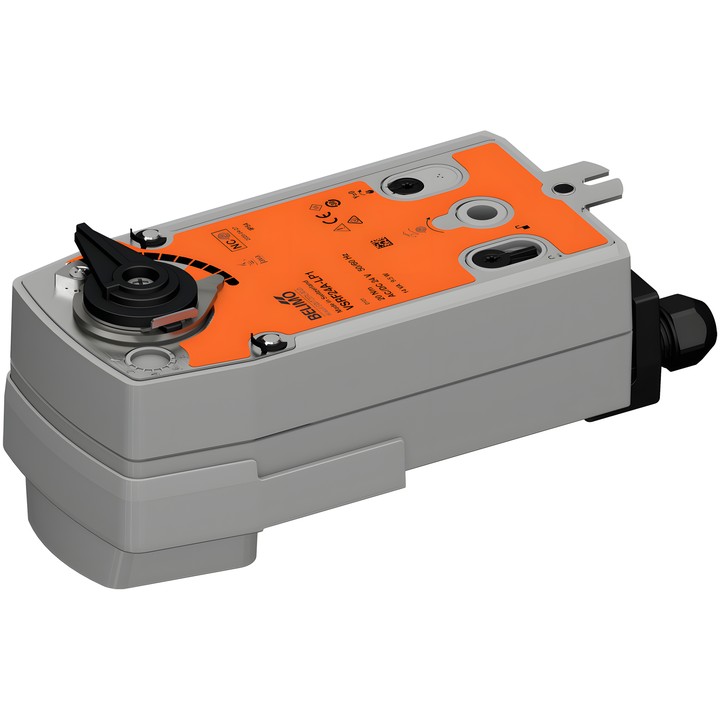

Attuatore rotativo Belimo VSRF24A-LP1

Attuatore progettato per valvole a sfera. In caso di interruzione dell’alimentazione, la funzione di sicurezza porta la valvola nella posizione NC, chiusa (A – AB = 0%); per le valvole con foro a L, la documentazione indica A – AB = 100%.

Caratteristiche e parametri principali

• Coppia del motore e della funzione di sicurezza: 20 Nm.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Assorbimento: 9.5 W durante il funzionamento, 3.5 W a riposo; potenza per il dimensionamento dei cavi: 14 VA.
• Campo di funzionamento Y: 2...10 V; campo di funzionamento Y regolabile: 0.5...10 V.
• Tempo di corsa del motore: 90 s / 90°; regolabile: 40...150 s. Tempo di corsa della funzione di sicurezza: <20 s @ -20...50°C, <60 s @ -30°C.
• Comunicazione: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP e server Web integrato.
• Possibilità di collegare due sensori e convertire i relativi segnali per il sistema di livello superiore.
• Azionamento manuale con manovella e interruttore di blocco; arresti meccanici dell’angolo di rotazione e indicatore meccanico di posizione.
• Collegamento di alimentazione e controllo: cavo 1 m, 6x 0.5 mm²; collegamento Ethernet: presa RJ45.
• Grado di protezione: IP40; IP54 con l’impiego di una copertura protettiva o di un pressacavo di protezione per la presa RJ45.
