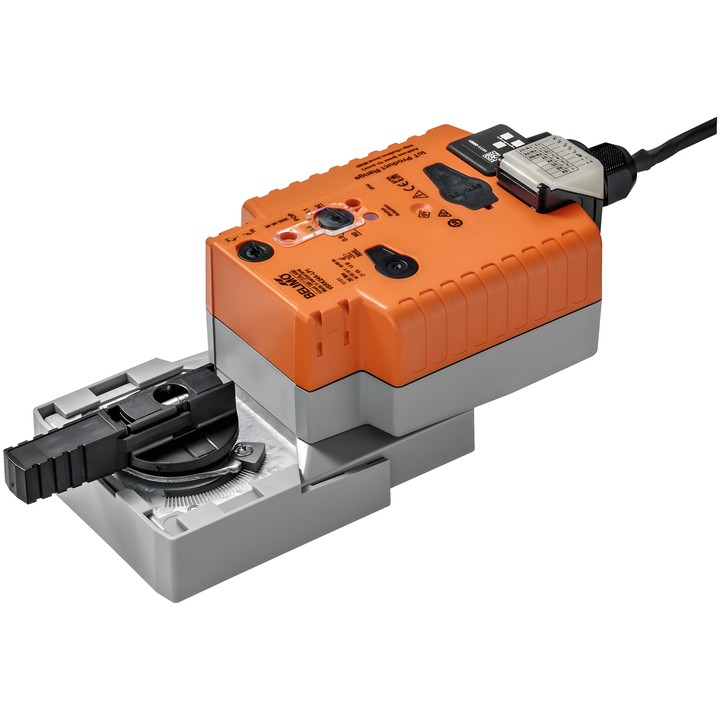

Belimo VSRK24A-LP1 - servomotore rotativo per valvole a sfera

Belimo VSRK24A-LP1 – servomotore per valvole a sfera

Servomotore rotativo comunicativo con funzione di sicurezza. In caso di interruzione dell’alimentazione, allo scadere del tempo di mantenimento impostato, il servomotore si sposta nella posizione di sicurezza selezionata.

Caratteristiche e parametri principali

• Coppia del motore: 20 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Controllo modulante, comunicativo, ibrido e Cloud; comunicazione: BACnet/IP, Modbus TCP e Cloud.
• Ethernet 10/100 Mbit/s, TCP/IP, server Web integrato e presa RJ45.
• Campo di controllo Y: 2...10 V; campo Y regolabile: 0.5...10 V.
• Tempo di corsa del motore: 90 s / 90°; tempo regolabile: 90...150 s. Tempo di corsa fino alla posizione di sicurezza: 35 s / 90°.
• Posizione di sicurezza: NC/NO oppure regolazione 0...100% con la manopola POP. Tempo di mantenimento (PF): 2 s, regolabile 0...10 s.
• Assorbimento durante il funzionamento: 13 W; a riposo: 3 W; potenza per il dimensionamento dei cavi: 21 VA.
• Collegamento di alimentazione e controllo: cavo 1 m, 6x 0.5 mm², FRNC.
• Possibilità di collegare due sensori e convertire i loro segnali per il sistema di livello superiore.
• Azionamento manuale tramite pulsante, limitatori meccanici dell’angolo di rotazione e indicatore di posizione.
• Grado di protezione IEC/EN IP40; classe di protezione IEC/EN III, Safety Extra-Low Voltage (SELV).

Il dispositivo è destinato a impianti fissi di riscaldamento, ventilazione e condizionamento. Il montaggio diretto sulla valvola a sfera avviene con una sola vite centrale.
