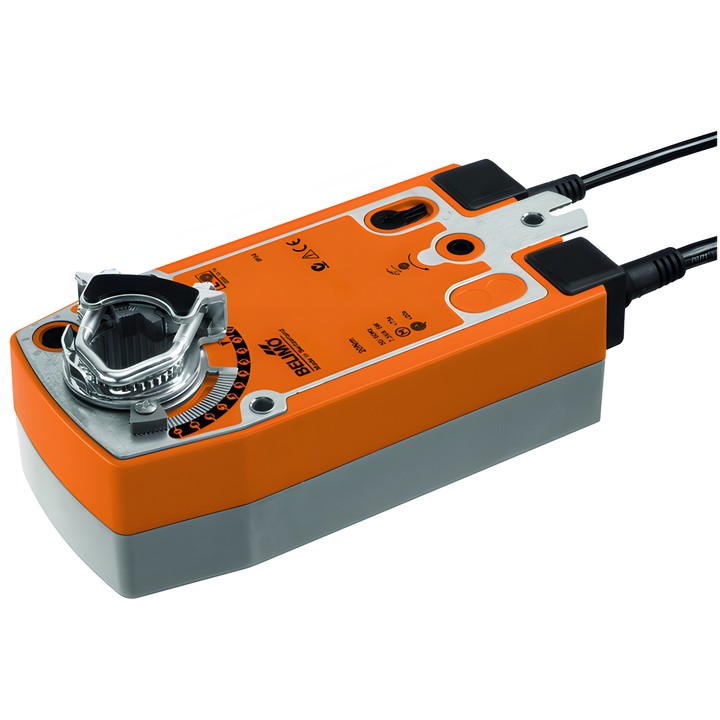

Belimo SF24A-SZ-S2 - attuatore rotativo analogico con funzione di sicurezza

Belimo SF24A-SZ-S2

Attuatore rotativo analogico con funzione di sicurezza per regolare serrande e valvole negli impianti degli edifici. Secondo la scheda tecnica, è progettato per serrande dell’aria con superficie fino a circa 4 m². Durante il funzionamento, l’attuatore tende la molla di ritorno; dopo un’interruzione dell’alimentazione, la molla porta la serranda nella posizione di sicurezza.

Caratteristiche e specifiche principali

• Coppia del motore e della funzione di sicurezza: 20 Nm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Campo operativo Y: 0.5...10 V; segnale di feedback U: 0.5...10 V.
• Contatti ausiliari: 2x SPDT, 1x 10% / 1x 11...100%.
• Tempo di funzionamento del motore: 150 s / 90°; tempo di funzionamento della funzione di sicurezza: <20 s @ -20...50°C, <60 s @ -30°C.
• Angolo di rotazione: max. 95°; regolabile da 33% con incrementi del 2,5% mediante un arresto meccanico.
• Direzione del movimento del motore selezionabile con l’interruttore L/R; direzione del movimento della funzione di sicurezza selezionabile tramite montaggio L/P.
• Regolazione manuale con manovella e interruttore di blocco.
• Collegamento meccanico: morsetto universale 10...25.4 mm.
• Collegamento alimentazione / controllo: cavo 1 m, 4x 0.75 mm²; collegamento del contatto ausiliario: cavo 1 m, 6x 0.75 mm².
• Potenza assorbita durante il funzionamento: 4.5 W; a riposo: 1.5 W; potenza nominale: 6.5 VA.
• Grado di protezione dell’involucro IEC/EN: IP54; temperatura ambiente: -30...50°C [-22...122°F].

L’alimentazione deve essere fornita tramite un trasformatore di sicurezza. L’attuatore è destinato a impianti fissi di riscaldamento, ventilazione e condizionamento.
