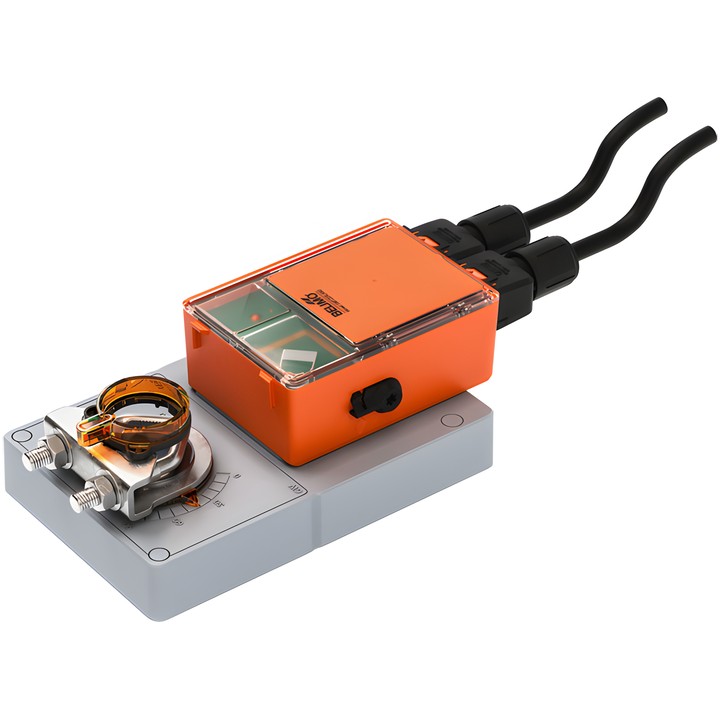

Belimo GM230S.2A - servomotore rotativo per serrande

Belimo GM230S.2A – servomotore per serrande

Servomotore rotativo progettato per la regolazione delle serrande negli impianti degli edifici. Questo modello è un servomotore senza funzione di sicurezza.

Caratteristiche e specifiche principali

• Coppia – motore: 40 Nm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Apri/Chiudi, a 3 punti.
• Tempo di corsa – motore: 35 s / 90°; tempo di corsa regolabile: 35...150 s.
• Interruttori ausiliari: 2x SPST (Single Pole, Single Throw); punti di commutazione S1/S2: 10% / S4/S5: 90%, configurabili tramite l’app Belimo Assistant 2.
• Potenza assorbita durante il funzionamento: 5.5 W; a riposo: 0.6 W; potenza nominale: 13 VA.
• Angolo di rotazione: max. 95°; direzione del movimento del motore: rotazione verso destra (cw).
• Azionamento manuale: leva laterale con blocco.
• Collegamento meccanico: morsetto di montaggio universale reversibile 12...26.7 mm.
• Collegamento alimentazione / comando: cavo FRNC (senza alogeni) 1 m 3x 0.75 mm² [19 AWG]; collegamento dell’interruttore ausiliario: cavo FRNC (senza alogeni) 1 m 4x 0.75 mm² [19 AWG].
• Grado di protezione dell’involucro IEC/EN: IP54; temperatura ambiente: -30...55°C [-22...131°F].

I parametri possono essere modificati in modalità wireless tramite l’interfaccia NFC usando l’app Belimo Assistant 2. Un LED verde indica lo stato di funzionamento.
