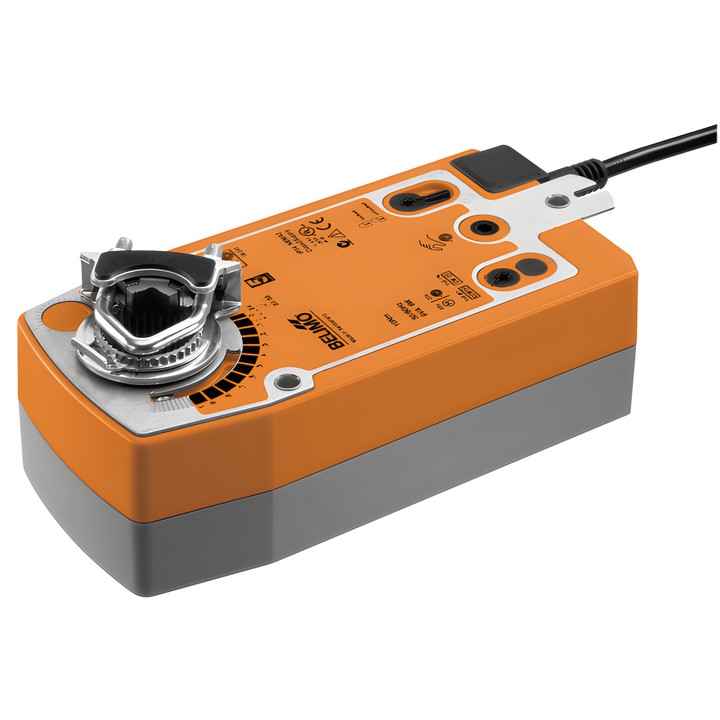

Belimo NF24A-SZ - attuatore rotativo con molla di ritorno

Belimo NF24A-SZ – attuatore rotativo con funzione di sicurezza

L’attuatore serve a posizionare le serrande negli impianti fissi di riscaldamento, ventilazione e climatizzazione. Durante il funzionamento, il segnale di comando Y sposta la serranda e tende la molla di ritorno. In caso di interruzione dell’alimentazione, la molla porta la serranda nella posizione di sicurezza.

Caratteristiche e parametri principali

• Coppia del motore e della funzione di sicurezza: 10 Nm.
• Tensione nominale: AC/DC 24 V; intervallo di tensione: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Campo di comando Y: 0.5...10 V; segnale di retroazione della posizione U: 0.5...10 V.
• Tempo di corsa del motore: 150 s / 90°; tempo di corsa della funzione di sicurezza: <20 s @ -20...50°C, <60 s @ -30°C.
• Angolo di rotazione: max. 95°; regolazione mediante arresti meccanici.
• Morsetto universale per alberi da 10...25.4 mm; regolazione manuale con manovella e interruttore di blocco.
• Collegamento di alimentazione e comando: cavo da 1 m, 4x 0.75 mm².
• Potenza assorbita: 3.5 W durante il movimento e 2.5 W a riposo; potenza per il dimensionamento dei cavi: 5.5 VA.
• Grado di protezione: IP54; temperatura ambiente: -30...50°C [-22...122°F].

Il senso di movimento del motore si seleziona con l’interruttore L/R, mentre il senso di rotazione della funzione di sicurezza è determinato dal metodo di montaggio L/R. La documentazione indica serrande d’aria con una superficie fino a circa 2 m².
