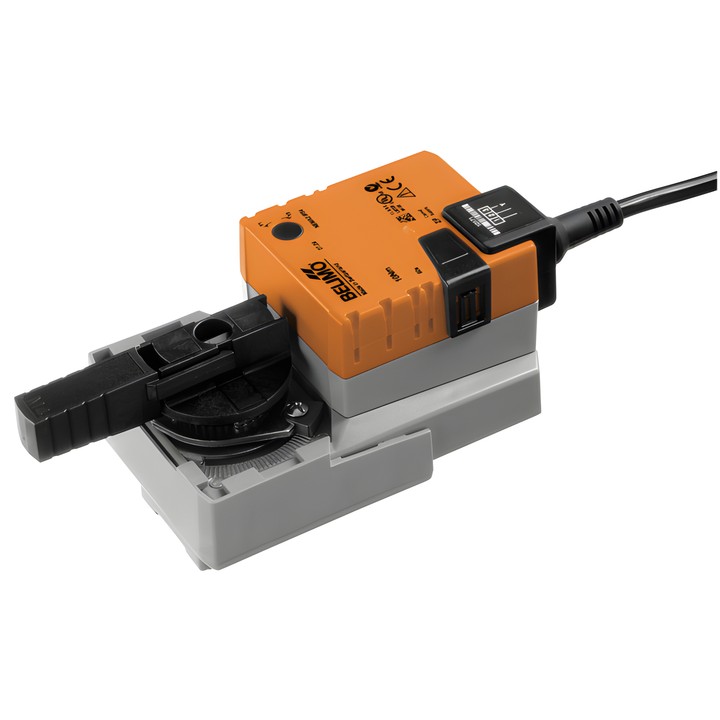

Belimo NR24A-SZ - attuatore rotativo analogico per valvole a sfera

Attuatore rotativo Belimo NR24A-SZ

Attuatore analogico per valvole a sfera, progettato per l’impiego in impianti fissi di riscaldamento, ventilazione e climatizzazione. Si installa direttamente sulla valvola a sfera con una sola vite centrale.

Caratteristiche e parametri principali

• Coppia del motore: 10 Nm.
• Tensione nominale: AC/DC 24 V; campo operativo di alimentazione: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Campo di funzionamento del segnale di comando Y: 0.5...10 V; segnale di feedback U: 0.5...10 V.
• Tempo di corsa del motore: 90 s / 90°.
• Potenza assorbita durante il funzionamento: 2.5 W; a riposo: 0.4 W; potenza nominale: 5 VA.
• Collegamento di alimentazione e comando: Cavo 1 m, 4x 0.75 mm².
• Azionamento manuale tramite pulsante con possibilità di blocco; angolo di rotazione regolabile mediante arresti meccanici.
• Grado di protezione dell’involucro IEC/EN: IP54; grado di protezione NEMA/UL: NEMA 2.
• Temperatura ambiente: -30...50°C [-22...122°F].

L’attuatore è protetto contro il sovraccarico e si arresta automaticamente al raggiungimento dell’arresto. Il funzionamento in parallelo di più attuatori è possibile dopo aver verificato i dati di esercizio.
