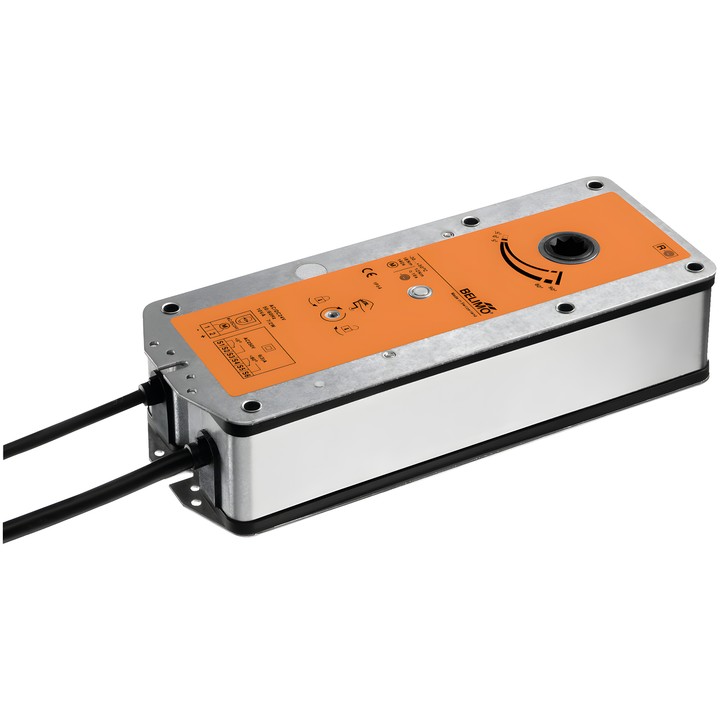

Belimo BF48-5 – servomotore per serrande tagliafuoco e tagliafumo
Servomotore con ritorno a molla progettato per serrande tagliafuoco e tagliafumo a 90° negli impianti di ventilazione e climatizzazione. Durante il funzionamento, il motore sposta la serranda e tende la molla di ritorno; in caso di interruzione dell’alimentazione, l’energia della molla porta la serranda in posizione di sicurezza.
Principali dati tecnici
- Tensione nominale: AC/DC 48 V; frequenza: 50/60 Hz.
- Comando: Chiudi/Apri.
- Coppia motore: 18 Nm; coppia della funzione di sicurezza: 12 Nm.
- Tempo di corsa del motore: <120 s / 90°; tempo di corsa della funzione di sicurezza: 16 s @ 20°C.
- Potenza assorbita durante il funzionamento: 11 W; in posizione di riposo: 3.5 W; per il dimensionamento dei cavi: 16 VA.
- Contatti ausiliari: 2x SPDT; punti di commutazione: 5° / 80°.
- Collegamento di alimentazione e comando: cavo 1 m, 2x 0.75 mm² (senza alogeni); collegamento dei contatti ausiliari: cavo 1 m, 6x 0.75 mm² (senza alogeni).
- Collegamento meccanico: collegamento a forma 12x12 mm, albero cavo non passante.
- Angolo di rotazione: max. 95°; il senso di movimento del motore si seleziona con il montaggio S/D.
- Azionamento manuale con arresto di posizione; indicatore meccanico di posizione.
- Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
Inclusi: manovella, indicatore, copertura protettiva e inserto per il collegamento a forma 12/10 mm. Secondo la documentazione, il servomotore viene adattato e montato sulla serranda dal produttore della serranda; Belimo lo fornisce direttamente ai produttori di serrande di sicurezza.
