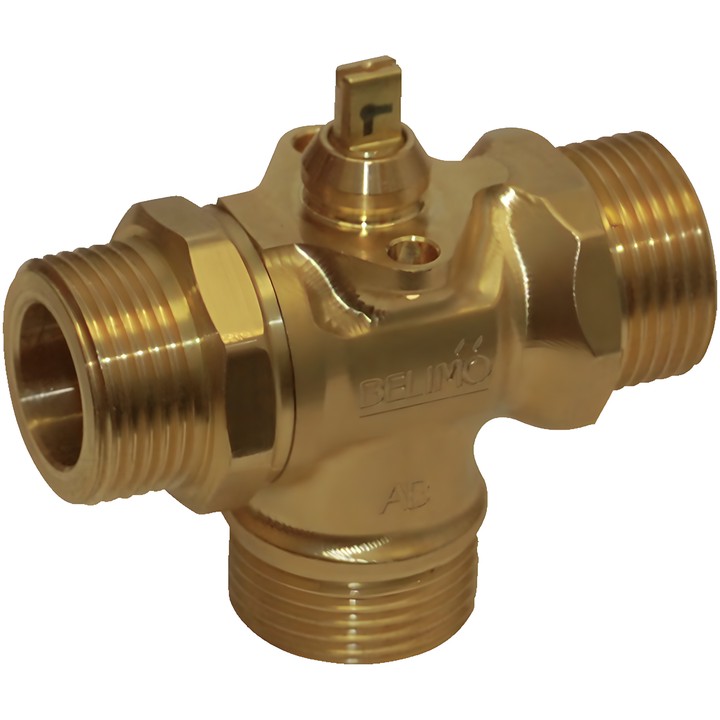

Belimo C520Q-J - valvola di zona deviatrice a 3 vie

Belimo C520Q-J – valvola di zona deviatrice

Valvola a 3 vie con filettatura maschio, progettata per funzioni di commutazione e controllo aperto/chiuso sul lato acqua degli impianti di ventilazione e riscaldamento. La valvola viene azionata da un attuatore rotativo controllato da un segnale aperto/chiuso.

Caratteristiche e parametri principali

• DN 20; collegamento: filettatura maschio G 3/4" conforme a ISO 228-1; PN 25.
• Kvs 3.6 m³/h; ps 1600 kPa.
• Fluido: acqua o acqua con un massimo del 50% in volume di glicole.
• Temperatura del fluido: 2...100°C [36...212°F]; con attuatore 2...90°C.
• Pressione differenziale: ∆pmax 280 kPa; pressione di chiusura: 280 kPa. Per un funzionamento silenzioso sono indicati 50 kPa.
• Tenuta: a tenuta di bolle, classe di tenuta A (EN 12266-1).
• Angolo di rotazione: 90°; il flusso è possibile in entrambe le direzioni.
• Corpo e stelo in ottone; elemento di chiusura in ottone cromato; tenuta dello stelo: O-ring EPDM; sede: PTFE, O-ring EPDM.
• Montaggio dell’attuatore a scatto senza utensili; la valvola non richiede manutenzione.

Posizione di montaggio consentita: da verticale a orizzontale rispetto allo stelo. Non è consentito il montaggio con lo stelo rivolto verso il basso. Per ottenere l’angolo di rotazione di 90° necessario alla funzione di commutazione, rimuovere il finecorsa sull’attuatore.
