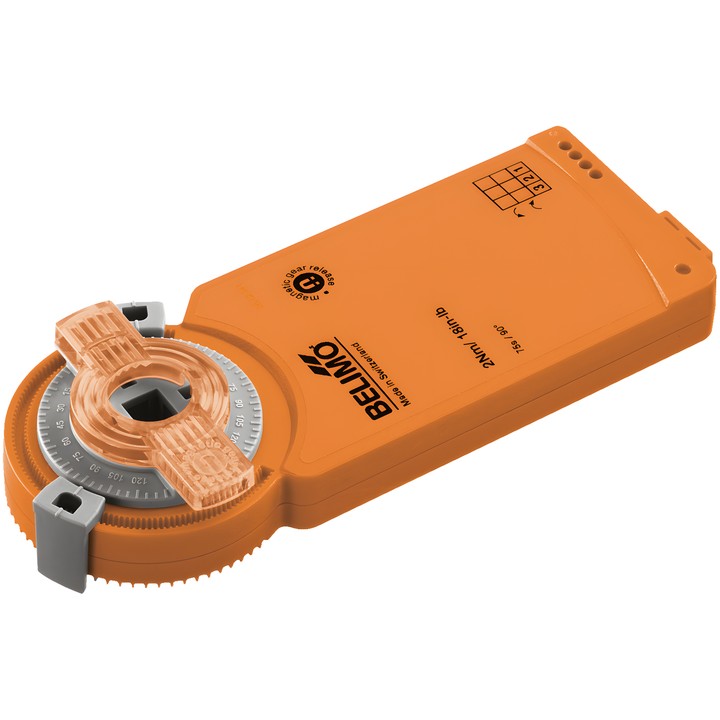

Belimo CM24-SR-F-T-L - servomotore modulante per serrande

Belimo CM24-SR-F-T-L

Servomotore per la regolazione delle serrande negli impianti fissi di riscaldamento, ventilazione e climatizzazione. È progettato per serrande dell’aria con una superficie fino a circa 0.4 m². Il segnale analogico di comando Y determina la posizione del servomotore, mentre la tensione di misura U serve a indicare elettricamente la posizione della serranda.

Caratteristiche e parametri principali

• Coppia: 2 Nm; alimentazione: AC/DC 24 V, 50/60 Hz.
• Comando modulante, campo operativo Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
• Tempo di corsa: 75 s / 90°; angolo di rotazione: 95°, impostazione fissa; i limitatori meccanici dell’angolo di rotazione ne consentono la regolazione.
• Direzione di movimento del motore: rotazione a sinistra (ccw).
• Collegamento meccanico: accoppiamento geometrico 8x8 mm; montaggio diretto sull’albero della serranda utilizzando la clip antirotazione Z-ARCM fornita con il prodotto.
• Collegamento di alimentazione e comando: morsetti, filo di rame rigido 1,5 mm² o trefolo 1,0 mm² (4 conduttori).
• Regolazione manuale mediante un magnete integrato nell’indicatore di posizione.
• Potenza assorbita durante il funzionamento: 1 W; in posizione di riposo: 0.5 W; per il dimensionamento dei cavi: 1.5 VA.
• Grado di protezione IEC/EN: IP20; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
