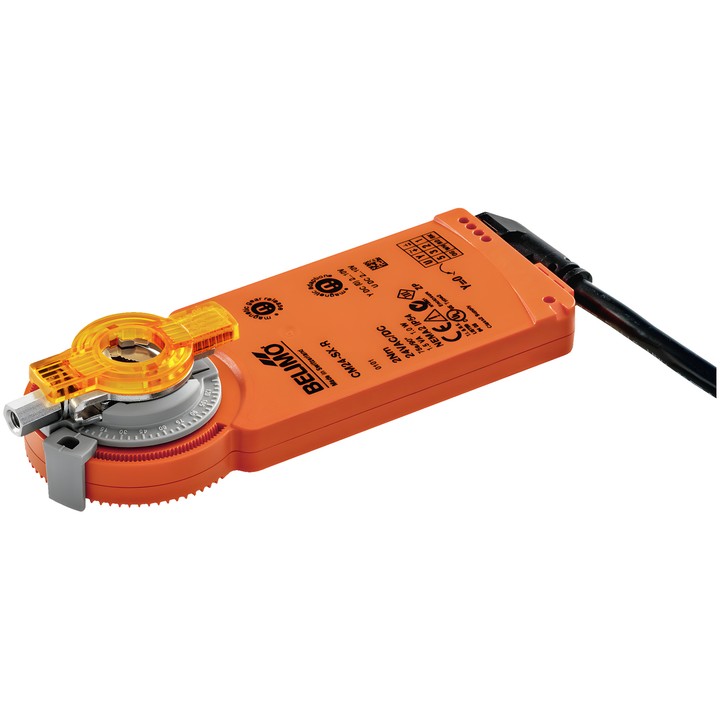

Belimo CM24-SX-R - servocomando modulante per serrande

Servocomando per serrande Belimo CM24-SX-R

Questo servocomando modulante è progettato per posizionare le serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, può azionare serrande dell’aria con una superficie fino a circa 0.4 m². Il segnale di comando Y determina la posizione del servocomando, mentre la tensione di retroazione U serve a indicare elettricamente la posizione della serranda.

Caratteristiche e specifiche principali

• Coppia del motore: 2 Nm; tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Intervallo operativo Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
• Tempo di corsa del motore: 75 s / 90°; direzione di rotazione del motore: a destra (cw).
• Angolo di rotazione: 0...287.5°; regolazione dell’angolo tramite arresti meccanici di fine corsa.
• Regolazione manuale mediante magnete; adattamento del campo di regolazione avviato con un magnete e automatico alla prima accensione.
• Collegamento meccanico: morsetto universale per alberi da 6...12.7 mm; collegamento di alimentazione e comando: cavo da 1 m, 4x 0.75 mm².
• Assorbimento durante il movimento: 1 W; in posizione di riposo: 0.5 W; potenza per il dimensionamento dei cavi: 1.5 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Il servocomando si monta direttamente sull’albero della serranda e viene assicurato contro la rotazione con la clip Z-ARCM inclusa nel prodotto. Dopo la regolazione manuale è necessario eseguire un adattamento avviato con un magnete.
