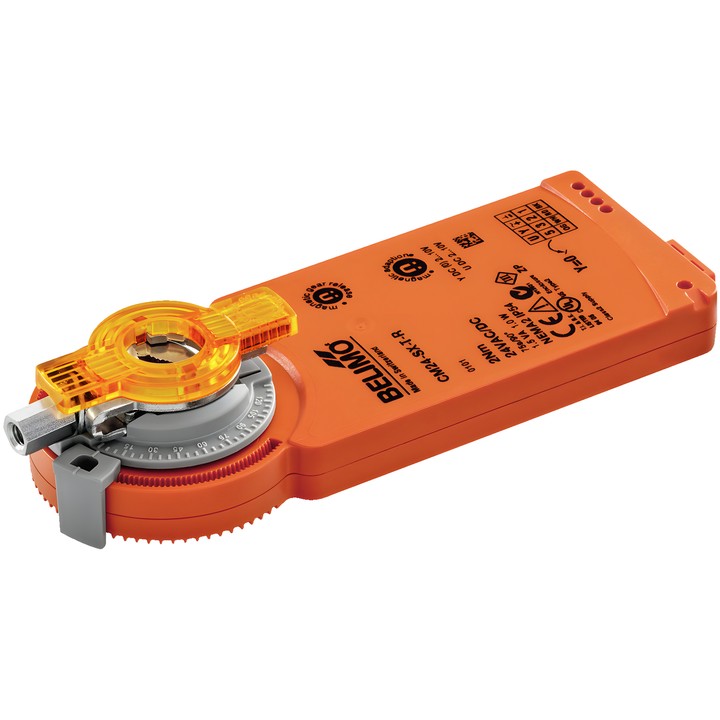

Belimo CM24-SX-T-R - servomotore rotativo per serrande

Servomotore per serrande Belimo CM24-SX-T-R

Servomotore modulante per il posizionamento delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è destinato a serrande dell’aria con superficie fino a circa 0.4 m². Il segnale analogico di comando Y determina la posizione del servomotore, mentre il segnale di feedback U consente la lettura elettrica della posizione della serranda.

Caratteristiche e parametri principali

• Coppia: 2 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Intervallo di funzionamento Y: 2...10 V; segnale di feedback della posizione U: 2...10 V.
• Tempo di corsa del motore: 75 s / 90°; direzione di rotazione del motore: in senso orario (cw).
• Angolo di rotazione: 0...287.5°; regolabile mediante arresti meccanici.
• Regolazione manuale e attivazione manuale dell’adattamento tramite magnete; adattamento automatico alla prima accensione dell’alimentazione.
• Morsetto universale per alberi da 6...12.7 mm e indicatore meccanico di posizione.
• Collegamento di alimentazione e comando: morsetti; filo di rame rigido da 1,5 mm² o flessibile da 1,0 mm² (4 conduttori).
• Potenza assorbita durante il funzionamento: 1 W; in posizione di riposo: 0.5 W; per il dimensionamento dei cavi: 1.5 VA.
• Grado di protezione IEC/EN: IP20; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Dopo la regolazione manuale, la scheda tecnica richiede di attivare l’adattamento con un magnete nel punto appositamente previsto.
