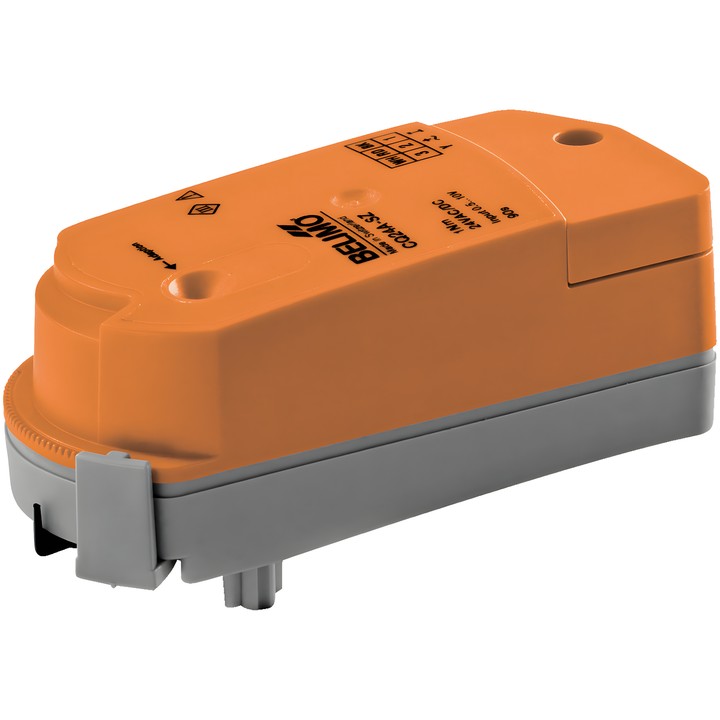

Belimo CQ24A-SR-T - attuatore rotativo per valvole di zona

Belimo CQ24A-SR-T – attuatore per valvole di zona

Attuatore rotativo elettronico con comando modulante. Il segnale di controllo Y determina la posizione dell’attuatore, mentre la tensione di misura U serve a indicare elettricamente la posizione della valvola 0...100%.

Caratteristiche e parametri principali

• Coppia: 1 Nm; tempo di corsa: 75 s / 90°.
• Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
• Intervallo di funzionamento Y: 2...10 V; segnale di retroazione della posizione U: 2...10 V.
• Potenza assorbita durante il funzionamento e a riposo: 0.3 W; potenza per il dimensionamento dei cavi: 0.6 VA.
• Collegamento di alimentazione e controllo: morsetti 1.5 mm² (cavo ø6.3...6.8 mm, a 4 conduttori).
• Montaggio a scatto senza utensili e indicatore meccanico di posizione.
• La regolazione dell’angolo di rotazione con una clip a intervalli di 2.5° consente di impostare la portata massima della valvola.
• Regolazione manuale dopo aver sganciato l’attuatore.
• Grado di protezione IEC/EN: IP40; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).

Dopo ogni modifica dell’impostazione della portata tramite la clip di limitazione, sugli attuatori modulanti è necessario avviare l’adattamento.
