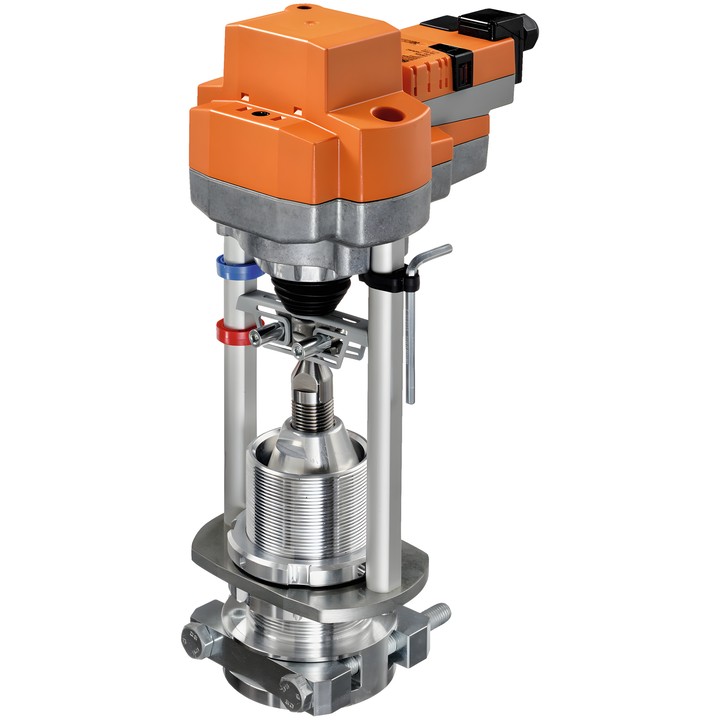

Belimo EV230A-RE - attuatore lineare per valvole a sede

Attuatore Belimo EV230A-RE

L'EV230A-RE è un attuatore lineare RetroFIT+ progettato per valvole a sede a 2 e 3 vie. La documentazione descrive il montaggio degli attuatori RetroFIT+ su valvole di diversi produttori mediante un adattatore universale per collo e stelo della valvola.

Principali dati tecnici

• Forza di azionamento: 2500 N; corsa: 50 mm.
• Tensione nominale: AC 100...240 V; frequenza: 50/60 Hz.
• Comando: Chiudi/Apri, a 3 punti.
• Tempo di corsa del motore: 150 s / 40 mm (188 s / 50 mm).
• Potenza assorbita durante il funzionamento: 5.5 W; in posizione di riposo: 1 W; per il dimensionamento dei cavi: 9.5 VA.
• Collegamento di alimentazione e comando: morsetti 4 mm² (cavo ø4...10 mm).
• Comando manuale a pulsante con possibilità di blocco; indicatore meccanico di posizione per una corsa di 5...50 mm.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: II, isolamento rinforzato.

L'attuatore è protetto contro i sovraccarichi e si arresta automaticamente al raggiungimento della posizione di fine corsa. Con il comando a impulsi a 3 punti, occorre assicurarsi che il regolatore si arresti al raggiungimento della posizione di fine corsa.
