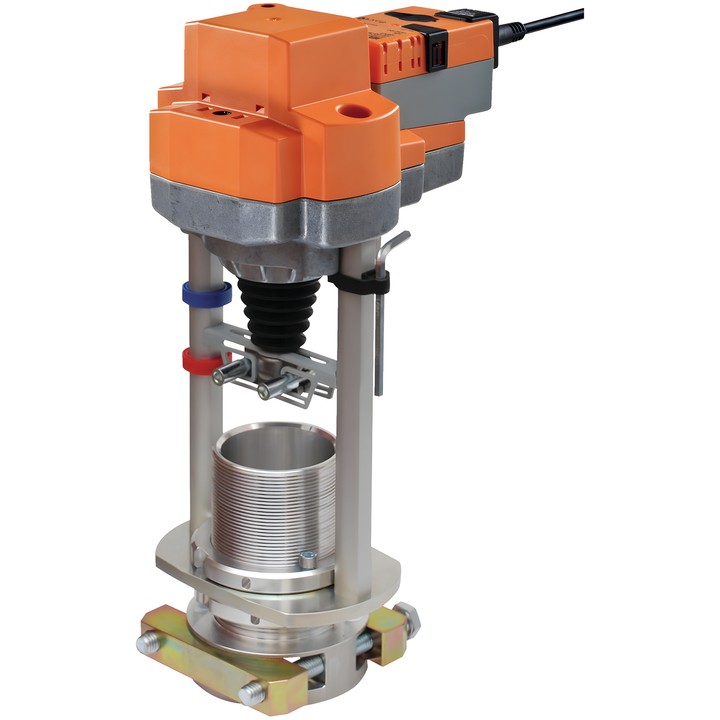

Belimo EVC24A-MF-RE - servomotore RetroFIT+ per valvole a sede

Belimo EVC24A-MF-RE - servomotore RetroFIT+ per valvole a sede

Belimo
4.217,35 zł
Tasse incluse
3.428,74 zł tax excluded

Servomotore Belimo RetroFIT+ configurabile per valvole a sede a 2 e 3 vie. Forza 2500 N, alimentazione AC/DC 24 V, corsa 50 mm e comando modulante 2...10 V.

Il tempo di corsa del motore è di 35 s / 40 mm (44 s / 50 mm), regolabile tra 44...113 s. Il servomotore dispone di un segnale di feedback 2...10 V e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

Belimo EVC24A-MF-RE – servomotore per valvole a sede

Servomotore RetroFIT+ configurabile per valvole a sede a 2 e 3 vie. Il comando avviene tramite il segnale analogico Y, mentre la tensione U serve a segnalare la posizione del servomotore.

Principali dati tecnici

  • Forza del servomotore: 2500 N; corsa: 50 mm.
  • Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
  • Campo di funzionamento Y: 2...10 V; feedback di posizione U: 2...10 V.
  • Tempo di corsa del motore: 35 s / 40 mm (44 s / 50 mm); tempo di corsa regolabile: 44...113 s.
  • Potenza assorbita: 11 W durante il funzionamento e 1.5 W in posizione di riposo; valore di dimensionamento per la scelta dei cavi: 18 VA.
  • Collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm².
  • Azionamento manuale tramite pulsante con possibilità di blocco; indicazione meccanica della corsa.
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).

I parametri possono essere configurati tramite Belimo Assistant 2 o ZTH EU. Alla prima applicazione della tensione, il servomotore adatta il campo di funzionamento e il segnale di feedback al campo di movimento meccanico.

  • Marca
    Belimo
  • Riferimento
    EVC24A-MF-RE
  • ean13
    7630498111532

  • Tensione AC/DC
    AC/DC 24 V
  • Potenza assorbita (in movimento)
    11 W
  • Potenza assorbita (mantenimento)
    1.5 W
  • Potenza nominale
    18 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 4x 0.75 mm²
  • Tipo di comando
    DC 2...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Forza
    2500 N
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Corsa
    50 mm
  • Tempo di corsa (motore)
    35 s / 40 mm (44 s / 50 mm)
  • Tempo di funzionamento variabile del motore
    44...113 s

Techniczna karta katalogowa

Scarica (1.99MB)

Instrukcja montażu

Scarica (1.32MB)

EU Declaration of Conformity – EVC24A-MF-RE

Scarica (32.78KB)

Environmental Declaration – EV..-RE

Scarica (72.24KB)
