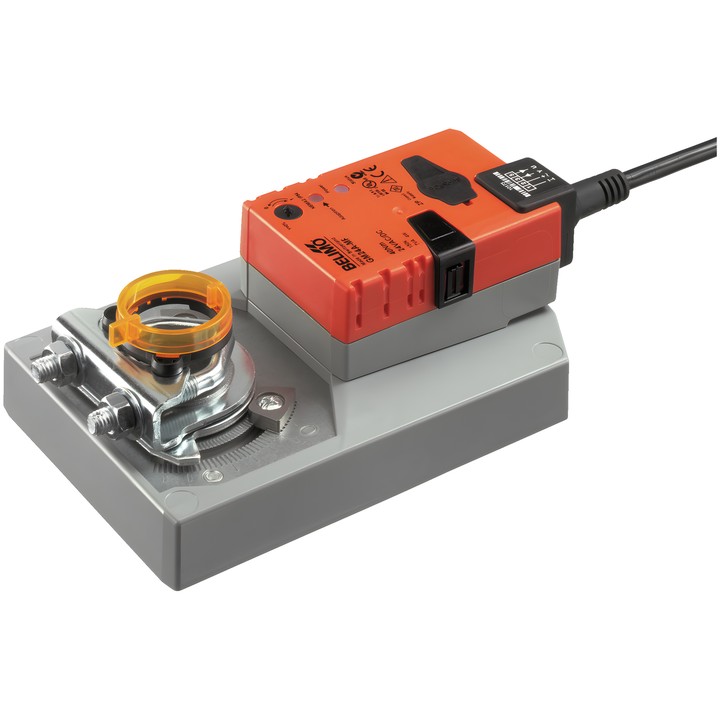

Belimo GM24A-MF - servomotore per serrande 40 Nm

Belimo GM24A-MF – servomotore per serrande

Servomotore configurabile destinato al posizionamento delle serrande negli impianti tecnici degli edifici. Secondo la scheda tecnica, è previsto per serrande aria con una superficie fino a circa 8 m².

Caratteristiche principali

• Coppia del motore: 40 Nm.
• Tensione nominale: AC/DC 24 V; frequenza della tensione nominale: 50/60 Hz.
• Comando modulante: 2...10 V; segnale di feedback della posizione: 2...10 V.
• Tempo di funzionamento del motore: 150 s / 90°; intervallo regolabile: 75...290 s.
• Angolo di rotazione: max. 95°, limitabile su entrambi i lati mediante arresti meccanici.
• Morsetto di montaggio universale reversibile per albero da 12...26.7 mm.
• Inversione del senso di movimento tramite interruttore 0/1; regolazione manuale con pulsante e possibilità di blocco.
• Collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm².
• Potenza assorbita durante il funzionamento: 4.5 W; a riposo: 1.5 W; potenza di dimensionamento: 7 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

I parametri del dispositivo possono essere modificati con Belimo Assistant 2 o ZTH EU. Il servomotore consente l’adattamento del campo di regolazione e la sincronizzazione; è protetto dai sovraccarichi e si arresta automaticamente al raggiungimento della posizione finale.
