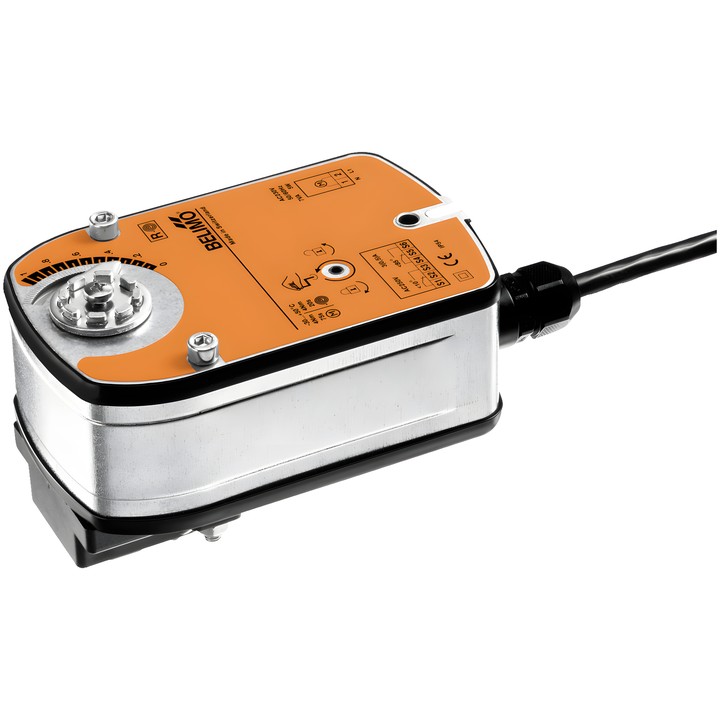

Belimo LRF24 - roterende aandrijving voor kogelkranen

Belimo LRF24 roterende aandrijving

LRF24 is een aandrijving voor kogelkranen. Tijdens de werking verplaatst hij de klep naar de bedrijfsstand en spant hij de terugstelveer. Bij onderbreking van de voeding verplaatst de veer de klep naar de veiligheidsstand: NC, klep gesloten (A–AB = 0%). Voor kleppen met een L-poort is A–AB = 100% opgegeven.

Belangrijkste technische gegevens

• Motorkoppel: 4 Nm; koppel van de veiligheidsfunctie: 4 Nm.
• Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
• Spanningsbereik: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Regeling: Open/Dicht.
• Looptijd van de motor: 75 s / 90°; looptijd van de veiligheidsfunctie: <20 s @ -20...50°C, <60 s @ -30°C.
• Opgenomen vermogen tijdens werking: 5 W; in ruststand: 2.5 W; voor de dimensionering van de bedrading: 7 VA.
• Aansluiting voor voeding en regeling: kabel van 1 m, 2x 0.75 mm².
• Beschermingsgraad: IP54; omgevingstemperatuur: -30...50°C.
• Mechanische standaanwijzer en handmatige verstelling met een slinger, met mogelijkheid tot vergrendeling in elke positie.

De aandrijving wordt met één schroef rechtstreeks op de kogelkraan gemonteerd. De montagepositie ten opzichte van de klep kan telkens 90° worden gekozen.
