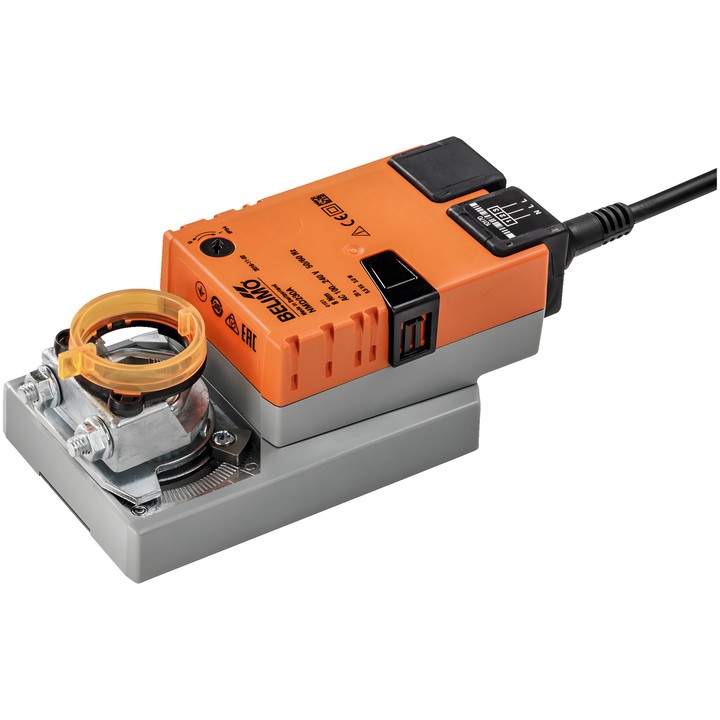

Belimo NMD230A - klepaandrijving

Belimo NMD230A - klepaandrijving

Belimo
zł 971,53
Inclusief belasting
zł 789,86 excl. btw.

Belimo NMD230A-klepaandrijving met een koppel van 8 Nm, voeding AC 100...240 V en 3-punts Open/Dicht-aansturing. De looptijd van de motor bedraagt 20 s / 90°.

Uitgerust met een omkeerbare universele montageklem voor 10...20 mm, mechanische draaibegrenzers en handmatige bediening met drukknop en vergrendelingsmogelijkheid.

Levering in circa 14 dagen
Delen

Belimo NMD230A – klepaandrijving

Aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad kan deze luchtkleppen met een oppervlak tot ca. 1.5 m² bedienen.

Belangrijkste kenmerken en parameters

  • Motorkoppel: 8 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Aansturing: Open/Dicht, 3-punts.
  • Looptijd van de motor: 20 s / 90°.
  • Draaihoek: max. 95°; aan beide zijden instelbaar met mechanische begrenzers.
  • Bewegingsrichting gekozen met schakelaar 0 (linksom draaien) / 1 (rechtsom draaien).
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; mechanische standaanwijzer.
  • Mechanische aansluiting: omkeerbare universele montageklem voor 10...20 mm.
  • Aansluiting voor voeding en aansturing: kabel 1 m, 3x 0.75 mm².
  • Opgenomen vermogen: 3 W tijdens beweging, 1 W in ruststand; dimensioneringsvermogen voor kabelkeuze: 5.5 VA.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: II, versterkte isolatie.
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    NMD230A
  • ean13
    7630498113260

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    3 W
  • Opgenomen vermogen (vasthouden)
    1 W
  • Nominaal vermogen
    5.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Regeltype
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    20 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    8 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Omkeerbare universele montageklem 10...20 mm

Techniczna karta katalogowa

Downloaden (1.29MB)

Instrukcja montażu

Downloaden (536.22KB)

EU Declaration of Conformity – NMD230A

Downloaden (32.49KB)

Environmental Declaration – NM..

Downloaden (72.36KB)
