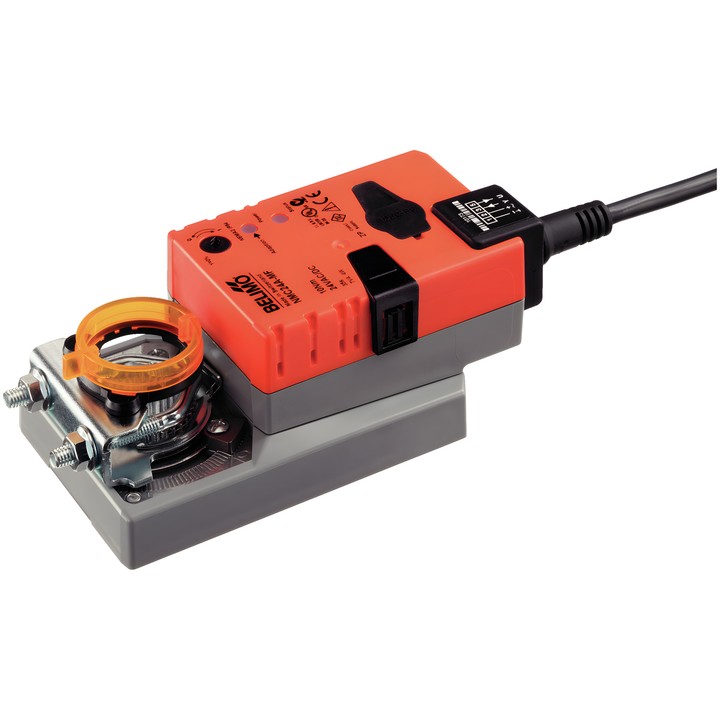

Belimo NMC24A-MP - klepaandrijving

Belimo NMC24A-MP - klepaandrijving

Belimo
zł 921,49
Inclusief belasting
zł 749,18 excl. btw.

Communicerende klepaandrijving met een koppel van 10 Nm, AC/DC 24 V-voeding en MP-Bus-communicatie. De looptijd van de motor bedraagt 35 s / 90°.

Ondersteunt analoge regeling van 2...10 V en overdracht van het signaal van een aangesloten sensor via MP-Bus. Uitgerust met een universele asklem voor 8...26.7 mm en handmatige verstelling met een drukknop.

Levering in circa 14 dagen
Delen

Belimo NMC24A-MP – klepaandrijving

Communicerende aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. Kan werken met een analoog regelsignaal Y of een digitaal regelsignaal ontvangen via MP-Bus. Maakt aansluiting mogelijk van een passieve of actieve sensor, of een schakelcontact, en overdracht van het signaal naar het bovenliggende systeem via MP-Bus.

Belangrijkste kenmerken en specificaties

  • Koppel: 10 Nm; klepafmeting: tot ca. 2 m².
  • Voeding: AC/DC 24 V, 50/60 Hz; opgenomen vermogen: 4 W tijdens bedrijf en 1.5 W in rust.
  • Modulerende regeling en MP-Bus-communicatie; werkbereik Y: 2...10 V, terugkoppelsignaal van de positie U: 2...10 V.
  • Looptijd van de motor: 35 s / 90°; instelbare looptijd: 20...75 s.
  • Draaihoek: max. 95°, aan beide zijden begrensbaar met mechanische aanslagen.
  • Bewegingsrichting geselecteerd met schakelaar 0/1; handmatige verstelling met drukknop en mogelijkheid tot vergrendeling.
  • Montage op de as: universele klem 8...26.7 mm; voedings- en stuuraansluiting: kabel 1 m, 4x 0.75 mm².
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

  • Merk
    Belimo
  • Referentie
    NMC24A-MP
  • ean13
    7630498113253

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    4 W
  • Opgenomen vermogen (vasthouden)
    1.5 W
  • Nominaal vermogen
    7 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Regeltype
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    35 s / 90°
  • Variabele looptijd van de motor
    20...75 s
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    10 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar 0/1
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 8...26.7 mm

Techniczna karta katalogowa

Downloaden (1.97MB)

Instrukcja montażu

Downloaden (536.23KB)

Techniczna karta katalogowa – NMC24A-MP

Downloaden (1.98MB)

EU Declaration of Conformity – NMC24A-MP

Downloaden (32.77KB)

Environmental Declaration – NM..

Downloaden (72.38KB)
