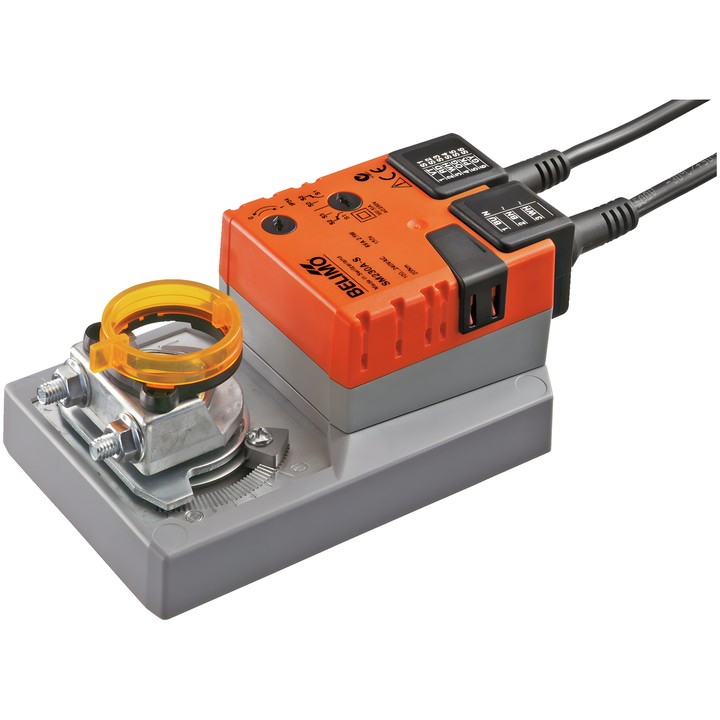

Belimo SM230A-S - klepaandrijving

Belimo SM230A-S - klepaandrijving

Belimo
zł 844,24
Inclusief belasting
zł 686,37 excl. btw.

Belimo SM230A-S-klepaandrijving met een koppel van 20 Nm, gevoed met AC 100...240 V. Ondersteunt Open/Dicht- en 3-puntsregeling; de looptijd bedraagt 150 s / 90°.

Uitgerust met een instelbare hulpcontactschakelaar 1x SPDT (0...100%), handmatige bediening met drukknop en een omkeerbare universele montageklem 10...20 mm.

Levering in circa 14 dagen
Delen

Belimo SM230A-S-klepaandrijving

Roterende aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. Het technische gegevensblad vermeldt een klepoppervlak tot ongeveer 4 m². Het model heeft een ingebouwde hulpcontactschakelaar en mechanische begrenzingen van de draaihoek.

Belangrijkste kenmerken en parameters

  • Koppel: 20 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Regeling: Open/Dicht, 3-punts.
  • Looptijd van de motor: 150 s / 90°; maximale draaihoek: 95°.
  • Instelbare hulpcontactschakelaar: 1x SPDT, 0...100%.
  • Opgenomen vermogen tijdens beweging: 2.5 W; in ruststand: 0.6 W; dimensioneringsvermogen: 6 VA.
  • Bewegingsrichting geselecteerd met schakelaar 0 (draaiing naar links) / 1 (draaiing naar rechts).
  • Handmatige bediening met drukknop en mogelijkheid tot vergrendeling; de draaihoek wordt beperkt door instelbare mechanische aanslagen.
  • Omkeerbare universele montageklem 10...20 mm; mechanische standaanwijzer.
  • Aansluiting voor voeding en regeling, en aansluiting voor de hulpcontactschakelaar: elk met een kabel van 1 m, 3x 0.75 mm².
  • IEC/EN-beschermingsgraad: IP54; omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    SM230A-S
  • ean13
    7630498114335

  • AC/DC-spanning
    AC 100...240 V
  • Aansluiting hulpcontact
    Kabel 1 m, 3x 0.75 mm²
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    0.6 W
  • Nominaal vermogen
    6 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Regeltype
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Hulpcontacten
    1x SPDT
  • Draaimoment
    20 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Omkeerbare universele montageklem 10...20 mm

Techniczna karta katalogowa

Downloaden (1.62MB)

Instrukcja montażu

Downloaden (570.11KB)

Techniczna karta katalogowa – SM230A-S

Downloaden (1.62MB)

EU Declaration of Conformity – SM230A-S

Downloaden (32.76KB)

Environmental Declaration – SM..

Downloaden (72.47KB)
