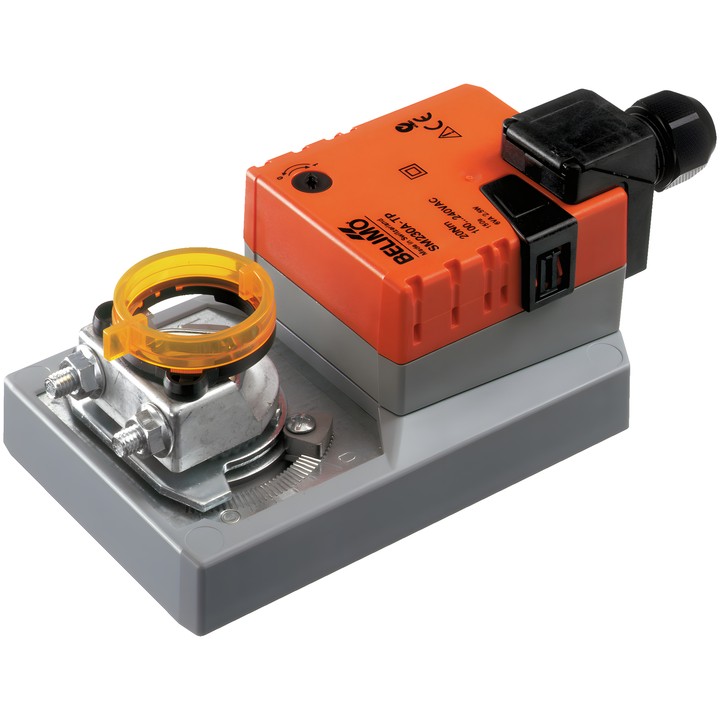

Belimo SM230A-TP - klepaandrijving

Belimo SM230A-TP - klepaandrijving

Belimo
zł 666,89
Inclusief belasting
zł 542,19 excl. btw.

Belimo SM230A-TP-klepaandrijving met een draaimoment van 20 Nm, gevoed met AC 100...240 V. Sluiten/Openen, 3-puntsregeling; de looptijd van de motor bedraagt 150 s / 90°.

Uitgerust met aansluitklemmen, een omkeerbare universele montageklem 10...20 mm en een drukknop voor handmatige verstelling met vergrendelingsmogelijkheid.

Levering in circa 14 dagen
Delen

Belimo SM230A-TP-klepaandrijving

Roterende aandrijving voor het regelen van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad is deze geschikt voor luchtkleppen met een oppervlak tot ca. 4 m².

Belangrijkste kenmerken en specificaties

  • Motordraaimoment: 20 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Regeling: Sluiten/Openen, 3-punts.
  • Looptijd van de motor: 150 s / 90°; draaihoek: max. 95°.
  • Bewegingsrichting instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts).
  • Handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
  • Omkeerbare universele montageklem 10...20 mm; mechanische draaihoekbegrenzers aan beide zijden instelbaar.
  • Aansluiting voor voeding en regeling: klemmen 4 mm² (kabel ø4...10 mm, 3-aderig).
  • Opgenomen vermogen: 2.5 W tijdens bedrijf en 0.6 W in rust; dimensioneringsvermogen: 6 VA.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: II, versterkte isolatie.
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    SM230A-TP
  • ean13
    7630498114373

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    0.6 W
  • Nominaal vermogen
    6 VA
  • Aansluiting voor voedingsregeling
    Klemmen 4 mm² (kabel ø4...10 mm, 3-aderig)
  • Regeltype
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    20 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Omkeerbare universele montageklem 10...20 mm

Techniczna karta katalogowa

Downloaden (1.84MB)

Instrukcja montażu

Downloaden (203.35KB)

EU Declaration of Conformity – SM230A-TP

Downloaden (32.77KB)

Environmental Declaration – SM..

Downloaden (72.47KB)
