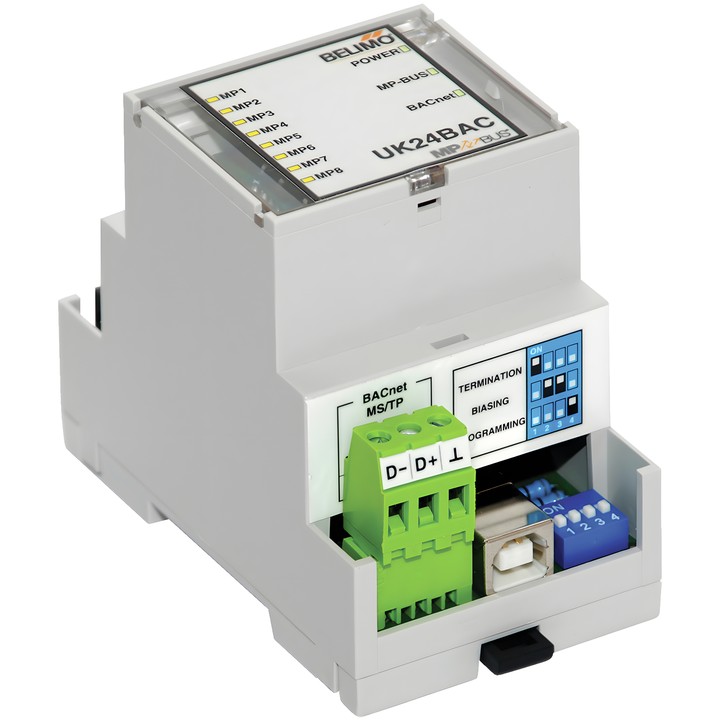

Belimo UK24BAC - MP-Bus-naar-BACnet MS/TP-gateway

Belimo UK24BAC-gateway

UK24BAC biedt digitale aansturing van aandrijvingen via MP-Bus en maakt hun actuele status beschikbaar via BACnet-objecten. De BACnet MS/TP-zijde gebruikt een galvanisch geïsoleerde RS-485-interface.

Belangrijkste kenmerken en technische gegevens

• MP-Bus – BACnet MS/TP-interface; ondersteunde aandrijvingen: MP/MPL/MFT(2) en BF-TopLine, max. 8 stuks.
• Nominale spanning: AC 24 V, 50/60 Hz / DC 24 V; voedingsspanningsbereik: AC/DC 21.6…26.4 V.
• Communicatie met aandrijvingen: Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP: max. 32 knooppunten zonder repeater; snelheden 9'600, 19'200, 38'400, 76'800 Bd, ingesteld met DIP-schakelaars.
• Afsluiting van 120 Ω en polarisatie van 510 Ω, ingesteld met DIP-schakelaars.
• Aansluitingen voor BACnet MS/TP en MP-Bus: 3-polige insteekbare schroefklemmen; voeding: 2-polige insteekbare schroefklemmen.
• Montage in een schakelkast op een rail van 35 mm; omgevingstemperatuur: 0…+40 °C.
• Beschermingsgraad: IP20.

Op elke MP/MFT(2)-aandrijving kan één sensor worden aangesloten: een passieve resistieve sensor, een actieve sensor met een DC 0…10 V-uitgang of een schakelcontact. MPL-aandrijvingen hebben geen sensoringang. De lengte van MP-signaalkabels hangt onder meer af van het aantal en type aandrijvingen, de voedingswijze en de kabeldoorsnede.
