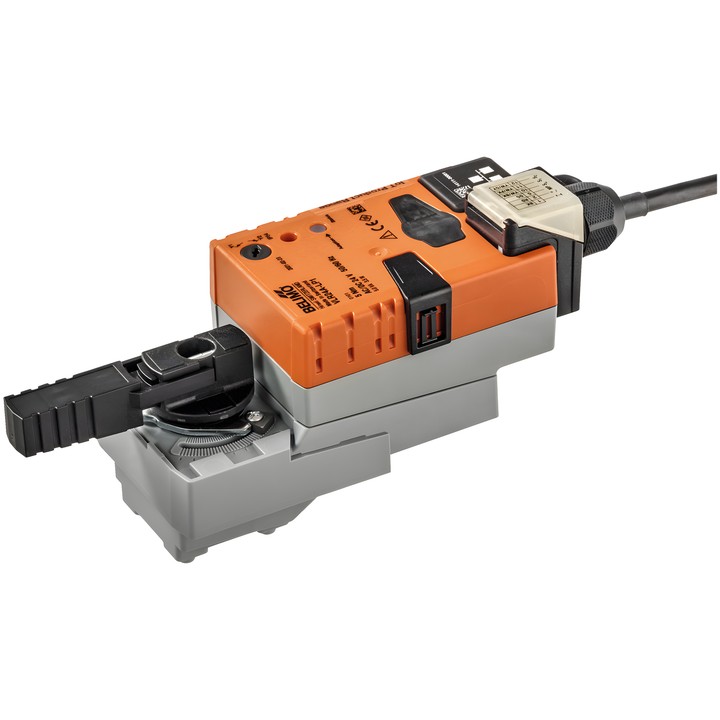

Draaiaandrijving Belimo VLR24A-LP1
VLR24A-LP1 is een communicatiegeschikte draaiaandrijving voor kogelkranen. De aandrijving kan worden aangestuurd via Cloud, BACnet/IP of Modbus TCP. In de hybride modus wordt de positie ingesteld met een analoog signaal; de communicatie-interfaces maken het mogelijk datapunten uit te lezen en andere punten dan het stuursignaal te schrijven.
Belangrijkste kenmerken en parameters
- Koppel: 5 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
- Werkbereik Y: 2...10 V; variabel bereik: 0.5...10 V.
- Looptijd van de motor: 90 s / 90°; instelbare looptijd: 35...150 s.
- Communicatie: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP en geïntegreerde webserver.
- Er kunnen twee sensoren worden aangesloten en hun signalen kunnen worden omgezet voor verzending naar een hogerliggend systeem.
- Handmatige verstelling met drukknop en mogelijkheid tot vergrendeling; mechanische hoekbegrenzers en mechanische standaanwijzer.
- Vermogensopname tijdens bedrijf: 3.5 W; in ruststand: 3 W; vermogen voor de dimensionering van bedrading: 5 VA.
- Aansluiting voor voeding en regeling: kabel 1 m, 6x 0.5 mm²; Ethernet-aansluiting: RJ45-bus.
- Beschermingsgraad IEC/EN: IP40; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
Configuratie is mogelijk via de geïntegreerde webserver, communicatie-interface of Cloud. De montage op de kogelkraan gebeurt met één centrale schroef.
